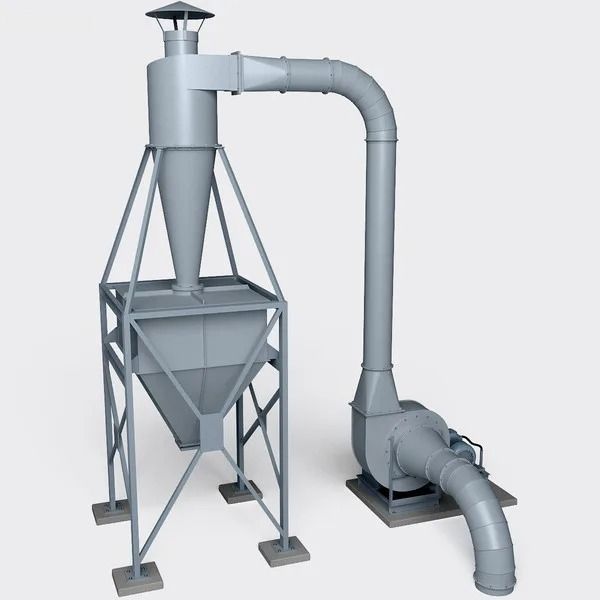

Циклон СЦП (скоростной центробежный пылеуловитель)

Компания «РОТОР СЕРВИС» предлагает индивидуально разработать и изготовить или поставить из наличия, с доставкой до предприятия и профессиональным монтажом, по цене прямого производителя скоростные центробежные пылеуловители типа СЦП для очистки промышленных выбросов от пыли в системах аспирации и вентиляции.

Оборудование предназначено для улавливания пыли средней и мелкой дисперсности, образующейся при транспортировке и переработке сыпучих материалов: кварцевого песка, кокса, угля, известняка, абразивов, руд и других нецементирующихся видов пыли . Работаем более 30 лет, свыше 300 реализованных проектов для предприятий России и СНГ. Собственное производство, запатентованные технологии, безупречное качество. Обращайтесь за консультацией.

Базовая комплектация

Каждый циклон СЦП от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации. В базовую комплектацию входят все узлы, необходимые для эффективной мокрой очистки воздуха от пыли.

Компонент	Описание
Корпус циклона	Цилиндрический корпус из углеродистой или нержавеющей стали с коническим днищем. Обеспечивает формирование вращающегося потока газа и сбор пульпы
Входной патрубок с тангенциальным вводом	Обеспечивает подачу запыленного воздуха по касательной к внутренней поверхности корпуса для создания центробежного эффекта
Выходная улитка	Устройство для отвода очищенного воздуха с минимальными потерями давления
Система орошения стенок	Комплект сопел (от 3 до 15 в зависимости от типоразмера), установленных по окружности в верхней части корпуса для равномерного создания водяной пленки на внутренних стенках
Система промывки	Дополнительные сопла (от 2 до 4) для периодической промывки стенок входного патрубка и удаления отложений
Коллектор распределения воды	Трубчатый коллектор с запорной арматурой для равномерного распределения воды по соплам
Шламоотводящий конус с гидрозатвором	Для отвода пульпы и предотвращения подсоса воздуха через нижнюю часть аппарата
Опорные лапы (опоры)	Для крепления циклона к основанию или металлоконструкциям
Смотровые люки	Для ревизии внутреннего состояния, очистки сопел и контроля работы
Документация	Паспорт, руководство по эксплуатации, сертификаты соответствия, чертежи для привязки, отгрузочные и бухгалтерские документы

Для расширения функциональности и адаптации к конкретным условиям эксплуатации доступны следующие опции:

Опция	Описание
Исполнение из нержавеющей стали	Для работы в агрессивных и абразивных средах – стали AISI 304, 316L, 321, 430, 316Ti толщиной от 2 до 8 мм
Промежуточный водяной бачок с шаровым краном	Для поддержания постоянного напора воды перед соплами (рекомендуется 2,0 м вод. ст.)
Вентиляторы	Основной и резервный тягодутьевые агрегаты, подобранные под гидравлическое сопротивление сети
Насосное оборудование	Циркуляционные насосы для подачи воды (основной и резервный) с трубной обвязкой
Фильтры для очистки воды	Устанавливаются на подводящих трубопроводах для защиты сопел от засорения
Теплоизоляция и электрообогрев	Для уличного размещения и работы в условиях низких температур (предотвращение замерзания воды в бачке, коллекторе и шламоотводящем конусе)
Система автоматизации	Щит управления с контроллерами, контроль перепада давления, уровня воды, аварийная сигнализация
Контрольно-измерительные приборы	Датчики давления/разряжения, расходомеры воды, манометры
Запорная арматура с электроприводом	Для дистанционного управления подачей воды
Шламовый насос	Для автоматического удаления пульпы из гидрозатвора

Принцип действия скоростного центробежного пылеуловителя СЦП

Циклон СЦП относится к аппаратам мокрого типа, в которых очистка газа от пыли осуществляется под действием центробежных сил при одновременном орошении внутренних стенок водяной пленкой . Принцип действия основан на взаимодействии закрученного газового потока с жидкостью, распыляемой на стенки корпуса.

Этап 1. Подача запыленного газа

Запыленный воздух поступает через входной патрубок с тангенциальным (касательным) вводом в цилиндрический корпус . Рекомендуемая скорость воздуха во входном патрубке составляет 15–23 м/с .

Благодаря тангенциальному подводу газовый поток приобретает вращательное движение и начинает двигаться по винтовой линии сверху вниз вдоль внутренних стенок цилиндра .

Этап 2. Образование водяной пленки на стенках

В верхней части цилиндра по его окружности установлены сопла (форсунки), через которые под постоянным напором подается вода . Для нормальной работы скруббера необходимо поддерживать постоянный напор воды перед соплами 2,0 м вод. ст., для чего рекомендуется устанавливать промежуточный водяной бачок с шаровым краном .

Количество форсунок зависит от типоразмера скруббера и составляет от 3 до 15 штук на орошение стенок . Вода поступает на внутреннюю поверхность цилиндра и образует тонкую, равномерно стекающую вниз водяную пленку .

Дополнительно предусмотрены сопла для периодической промывки стенок входного патрубка (от 2 до 4 штук), которые удаляют возможные отложения .

Этап 3. Осаждение пыли под действием центробежных сил

Вращающийся газовый поток создает центробежные силы, под действием которых частицы пыли отбрасываются к стенкам цилиндра . Эффективность этого процесса зависит от ряда факторов

Фактор	Влияние на эффективность
Скорость воздуха во входном патрубке	Эффективность повышается с увеличением скорости (в диапазоне 15–23 м/с)
Удельный вес пыли	Эффективность повышается с увеличением удельного веса частиц
Диаметр цилиндрической части	Эффективность повышается с уменьшением диаметра корпуса
Фракционный состав пыли	Чем крупнее частицы, тем выше эффективность улавливания

При контакте с водяной пленкой частицы пыли смачиваются, захватываются водой и удерживаются на стенке, предотвращая вторичный унос . Эффективность скруббера СЦП составляет от 86 до 99% в зависимости от перечисленных факторов.

Этап 4. Отвод пульпы и очищенного газа

Водяная пленка, насыщенная уловленной пылью (пульпа), стекает по стенкам в нижнюю коническую часть скруббера . Через шламоотводящий конус с гидрозатвором пульпа отводится в шламоотстойник или систему удаления шлама .

Очищенный газ продолжает вращательное движение и выводится через верхний патрубок (улитку). В зависимости от схемы установки отвод может осуществляться:

При установке до вентилятора (на всасывании) – только через улитку
При установке после вентилятора (на нагнетании) – вверх напрямую, через шахту или в бок через улитку

Этап 5. Защита вентилятора

С целью предохранения вентилятора от абразивного износа рекомендуется устанавливать скруббер СЦП до вентилятора (на всасывании), предусматривая отвод воды из нижней части кожуха вентилятора .

Условия эффективной эксплуатации

Для обеспечения стабильной и эффективной работы скруббера СЦП необходимо соблюдать следующие условия :

Скорость воздуха – поддерживать во входном патрубке 15–23 м/с
Напор воды – постоянный напор перед соплами 2,0 м вод. ст. (промежуточный бачок)
Размещение – предпочтительно внутри помещений; при уличной установке обязательны теплоизоляция и обогрев водяной системы
Регулярная промывка – периодическое включение системы промывки для удаления отложений

Ключевые особенности работы пылеуловителей СЦП

Особенность	Преимущество
Центробежный принцип действия	Эффективное осаждение частиц под действием центробежных сил при умеренных энергозатратах
Водяная пленка	Предотвращает налипание пыли на стенки и вторичный унос частиц, обеспечивает непрерывное удаление уловленной пыли
Эффективность очистки	86–99% в зависимости от характеристик пыли и режима работы
Защита вентилятора	Возможность установки до вентилятора предохраняет тягодутьевое оборудование от абразивного износа
Одновременное охлаждение и увлажнение	Скруббер не только очищает, но и охлаждает и увлажняет газовый поток, что важно для некоторых технологических процессов
Универсальность применения	Очистка от пыли различных материалов – кварцевого песка, угля, кокса, известняка, руд, абразивов
Простота конструкции	Отсутствие движущихся частей, высокая надежность, легкость обслуживания
Возможность двухступенчатой очистки	Может использоваться как первая или вторая ступень в системах с высокой запыленностью

Основные области применения

Отрасль / Оборудование	Применение
Дробильно-сортировочное оборудование	Дробилки, грохоты, элеваторы, узлы пересыпки сыпучих материалов
Литейное производство	Землеприготовительное оборудование, выбивные решетки
Пескоструйные камеры и кабины	Вторая ступень очистки при высокой начальной концентрации пыли
Обработка минерального сырья	Очистка воздуха при транспортировке и переработке кварцевого песка, известняка, руд
Топливная промышленность	Очистка от угольной и коксовой пыли
Абразивное производство	Улавливание абразивной пыли при обработке материалов
Металлургия	Отсосы от технологического оборудования, защита вентиляторов от износа

Возможные схемы включения в систему

Схема	Описание
Одноступенчатая очистка	Для вытяжных вентсистем от дробильно-сортировочного оборудования, землеприготовительного оборудования, выбивных решеток
Вторая ступень очистки	Для систем с большой начальной концентрацией пыли (отсосы от пескоструйных камер и кабин)
Установка до вентилятора	Рекомендуемая схема для защиты вентилятора от абразивного износа
Установка после вентилятора	При невозможности установки на всасывании – с соответствующим отводом воздуха

Скоростные центробежные пылеуловители СЦП производства «РОТОР СЕРВИС» – надежное и экономичное решение для мокрой очистки промышленных выбросов от пыли различных материалов. Простота конструкции, эффективность до 99% и возможность защиты вентиляционного оборудования от абразивного износа делают их оптимальным выбором для предприятий горнорудной, металлургической, литейной и других отраслей промышленности. Оборудование может изготавливаться из углеродистой или нержавеющей стали под конкретные условия эксплуатации заказчика. Обращайтесь для подбора оптимальной конфигурации под ваши задачи.

Назначение и область применения

Пылеуловители СЦП предназначены для очистки воздуха в вытяжных вентиляционных системах промышленных предприятий :

Дробильно-сортировочные комплексы – дробилки, грохоты, элеваторы, узлы пересыпки
Литейное производство – землеприготовительное оборудование, выбивные решетки
Пескоструйные камеры и кабины – в качестве второй ступени очистки при высокой концентрации пыли
Металлургия – отсосы от технологического оборудования
Горнорудная промышленность – транспортировка и переработка руд

Важное ограничение: Циклоны СЦП не рекомендуется применять для очистки воздуха от цементирующейся пыли (цемент, гипс, известь), так как водяная пленка не предотвращает образование прочных отложений

Технические характеристики пылеуловителей СЦП

Параметр	Значение / Описание
Тип аппарата	Центробежный скруббер с водяной пленкой (аналоги ЦС, ЦВП)
Производительность по воздуху	от 1 000 до 50 000 м³/час (в зависимости от типоразмера)
Эффективность очистки	86–99% в зависимости от фракционного состава, удельного веса пыли, скорости воздуха и диаметра цилиндрической части
Гидравлическое сопротивление	400–900 Па (40–90 кг/м²)
Скорость воздуха во входном патрубке	15–23 м/с (рекомендуемая)
Расход воды на орошение стенок	0,17–0,73 л/с (в зависимости от типоразмера)
Расход воды на промывку	0,12–2,2 л/с (периодически)
Температура очищаемых газов	не выше +80°C (стандартное исполнение)
Конструкционные материалы	Углеродистая сталь (стандарт); нержавеющие стали AISI 304, 316L, 321, 430, 316Ti толщиной 2–8 мм для агрессивных и абразивных сред
Размещение	Внутрицеховое (рекомендуется); при уличном размещении требуется теплоизоляция и обогрев водяной системы

Принципиальная схема циклона СЦП

Основные элементы конструкции :

Корпус цилиндрический – полый цилиндр, в котором происходит вращение газового потока и осаждение пыли
Входной патрубок – тангенциальный ввод запыленного газа
Выходной патрубок (улитка) – для отвода очищенного воздуха
Система орошения – сопла (форсунки), установленные по окружности в верхней части корпуса для создания водяной пленки
Система промывки – дополнительные сопла для периодической очистки стенок входного патрубка
Коническое днище – сбор пульпы
Шламоотводящий конус – для удаления шлама через гидрозатвор
Коллектор – распределительное устройство подачи воды
Водоподводящие трубки с запорной арматурой

Габаритные размеры пылеуловителей СЦП

Модель	Производительность, м³/ч	D, мм	H, мм	Масса, кг
СЦП-3	1 000 – 1 500	300	2355	79,8
СЦП-4	1 600 – 2 700	400	3015	118,8
СЦП-5	2 800 – 4 200	500	3695	184,0
СЦП-6	4 300 – 6 000	600	4365	246,0
СЦП-7	6 100 – 8 000	700	5065	326,6
СЦП-8	8 100 – 10 000	800	5715	406,4
СЦП-9	10 000 – 11 000	1140	3240	642,2
СЦП-11	13 000 – 16 000	1350	3800	880,6
СЦП-13	17 000 – 22 000	1530	4325	1084,8
СЦП-15	23 000 – 27 000	1700	4800	1409,3
СЦП-16	28 000 – 35 000	1830	5680	1644,4
СЦП-19	36 000 – 45 000	2080	6530	2101,7
СЦП-21	46 000 – 50 000	2300	7170	2528,2

Расход воды для орошения и промывки

Модель	Расход воды на орошение стенок, л/с	Число сопел на орошение	Расход воды на промывку, л/с	Число форсунок на промывку
СЦП-3	0,17	3	1,1	2
СЦП-4	0,17	3	1,1	2
СЦП-5	0,23	4	1,1	2
СЦП-6	0,23	4	1,6	3
СЦП-7	0,28	5	1,6	3
СЦП-8	0,34	6	2,2	4
СЦП-9	0,35	7	0,12	4
СЦП-11	0,40	8	0,18	4
СЦП-13	0,45	10	0,24	4
СЦП-15	0,50	11	0,32	4
СЦП-16	0,55	12	0,40	4
СЦП-19	0,67	14	0,52	4
СЦП-21	0,73	15	0,64	4
