Вентилятор пылевой ВЦП 7-40-10

Вентилятор центробежный пылевой ВЦП 7-40 - это радиальный вентилятор среднего давления.



Корпус - спирально поворотный.



Всасывание воздуха - одностороннее.



Лопатки радиальные или прямые, количество 6 шт.



Вращение- левое и правое.



Аналоги: ВР 6-45, ЦП 7-40, ВЦП 5-45, ВРП 122-40,ЦП 5-45, ВРП 122-45, ВРП 122-40, ВРП 122-35, ВРП 122-30, ВР 7-20, ВР 100-45 и т.д.



НАЗНАЧЕНИЕ



Установка в помещениях промышленного назначения для удаления воздуха с примесями взвешенных частиц.



Температура перемещаемой среды - не более 80 градусов.





Содержание сухих твердых примесей - не более 1 кг на 1 м.куб.



Перемешаемая среда не должна содержать взрывоопасных, липких и волокнистых примесей.



Температура окружающей среды при эксплуатации - от -40 до +40 градусов по Цельсию.



ОБЛАСТЬ ПРИМЕНЕНИЯ



Удаление древесной стружки на дереобрабатывающих предприятиях



Удаление металлической пыли от станков на металлобрабатывающих предприятиях



Пневмотранспорт зерна и его отходов,кукурузы и других сельскохозяйственных культур



Другие различные производственные цели.



Вентилятор ВЦП 7-40-10 изготавливается с двумя типами рабочих колес, в конструктивном исполнении №1, № 5.



По техническому заданию Заказчика возможно изготовление в конструктивном исполнении № 3, из любых материалов.



ГАРАНТИЯ 18 МЕСЯЦЕВ С МОМЕНТА ВВОДА В ЭКСПЛУАТАЦИЮ, НО НЕ БОЛЕЕ 24 МЕСЯЦЕВ С МОМЕНТА ПРОДАЖИ.



ГАРАНТИЯ НА ЭЛЕКТРОДВИГАТЕЛЬ ПО ПАСПОРТУ ИЗГОТОВИТЕЛЯ.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Вентилятор	Электродвигатель			Параметры в рабочей зоне		Масса вентилятора, кг
	Марка	Мощность, кВт	Об/мин	Q= 1000 м.куб/час.	Полное давление, Па
ВЦП 7-40-10 исп.1	АИР160М8	11	750	2,5-6,8	1080-770	680
	АИР200М6	22	1000	3,4-9,0	1990-1400	680
	АИР200L6	30	1000	3,4-9,2	2000-1420	720
ВЦП 7-40-10 исп.5	АИР200L6	30	1080	2,5-8,0	1100-4400	1030



ИСПОНЕНИЕ 1





Размеры в мм ВЦП 7-40-10 исп.1
D	D1	C	E	b	h	L	L1
700	745	600	600	692	1190	1282	380
Размеры, мм
L2	L3	L4	T	T2	N	N2	n
326	1280	915	600	660	16	26	6

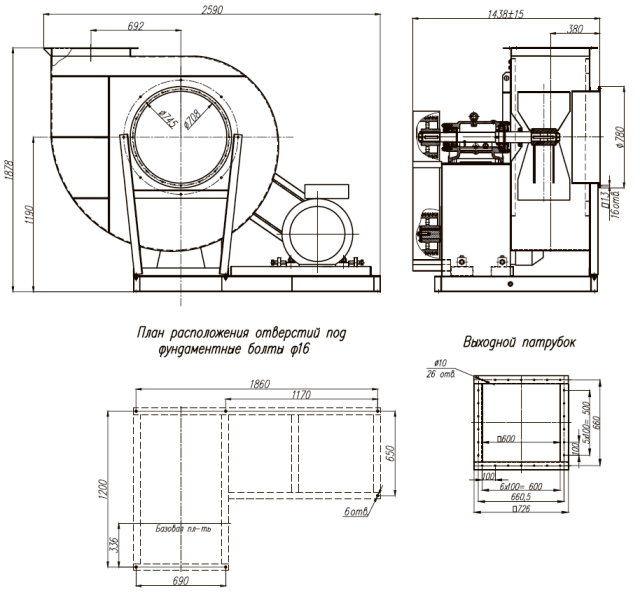

ИСПОЛНЕНИЕ 5





Вентилятор ВЦП 7-40 № 10 купить  вы можете, позвонив по телефону +7 391 282-18-60 или прислав заявку на           E-mail: 2821860@mail.ru.
