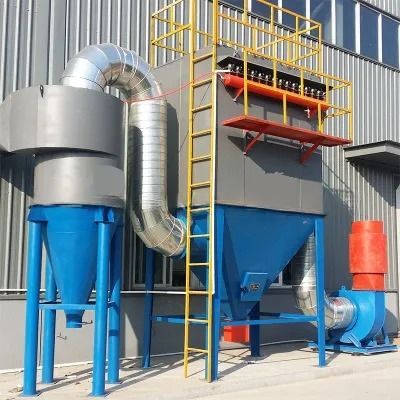

Фильтры для очистки воздуха от пыли (рукавные, картриджные, циклоны)

Для расширения функциональности и адаптации к конкретным условиям эксплуатации доступны следующие опции:

• Исполнение из нержавеющей стали – для работы в агрессивных средах или на пищевых производствах (стали AISI 304, 316L, 321).

• Высокотемпературные фильтровальные элементы – из стекловолокна (до +250°C) или полиимида (до +220°C) для горячих газов.

• Антистатическое исполнение – фильтровальные элементы с антистатической пропиткой, заземление корпуса для взрывоопасных пылей (алюминиевая, магниевая, угольная, древесная).

• Теплоизоляция корпуса – для уличного размещения и предотвращения конденсации (зимний вариант).

• Система подогрева бункера – электрообогрев или паровой подогрев для предотвращения слеживания гигроскопичной пыли.

• Вентиляторы – основной и резервный тягодутьевые агрегаты, подобранные под гидравлическое сопротивление сети.

• Воздуховоды – газоходы из углеродистой или нержавеющей стали с комплектом фланцев и крепежа.

• Расширенная автоматизация – удаленный мониторинг, контроль температуры, вибрации, счетчик импульсов регенерации.

• Контрольно-измерительные приборы – датчики перепада давления, температуры, уровнемеры в бункере, манометры на ресивере.

• Система аварийного обхода – обводной газоход с заслонкой для возможности обслуживания фильтра без остановки производства.

• Система пожаротушения – автоматическая система водяного или порошкового пожаротушения для взрывопожароопасных производств.

• Бункер увеличенного объема – для длительного накопления пыли без необходимости частой выгрузки.

• Система пневмотранспорта пыли – для автоматической подачи уловленной пыли в производство или на склад.

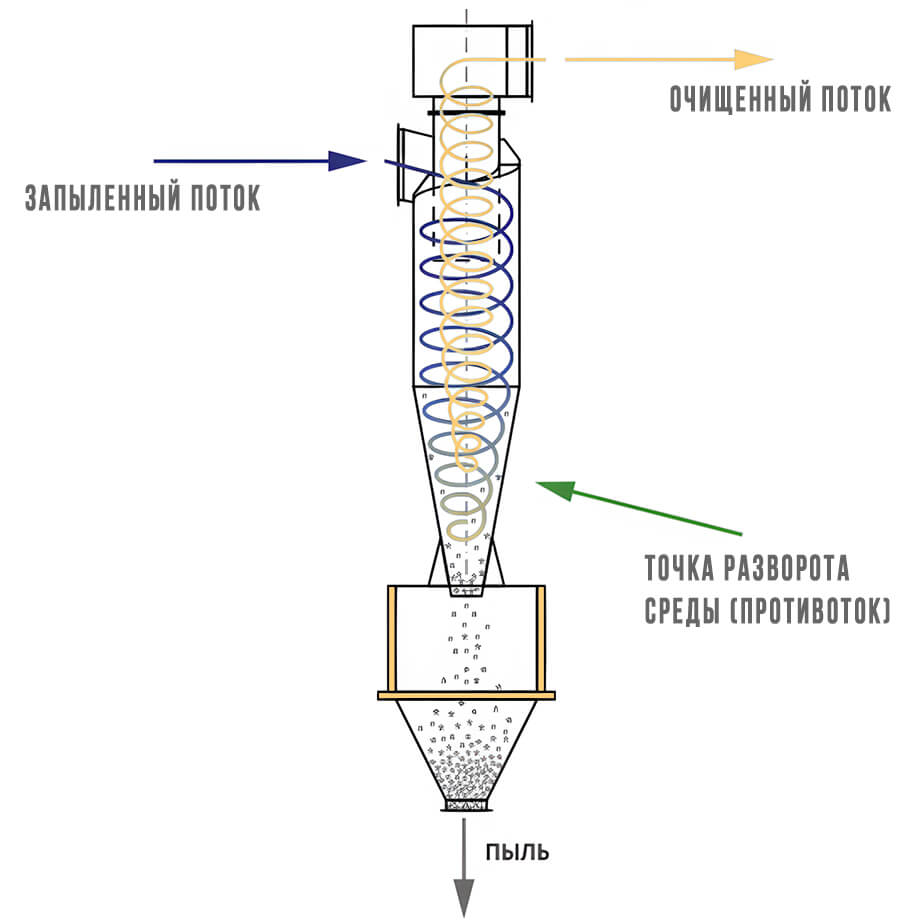

Принцип действия фильтров для очистки воздуха от пыли

Фильтры для очистки воздуха от пыли относятся к аппаратам сухой очистки газов, в которых отделение взвешенных частиц происходит при прохождении запыленного потока через пористую фильтровальную ткань или картридж. Основной механизм очистки – задерживание частиц на поверхности или в толще фильтровального материала за счет эффектов зацепления, инерционного осаждения и диффузии.

Этап 1. Подача запыленного газа

Запыленный воздух от технологического оборудования (дробилки, грохоты, конвейеры, станки, смесители) поступает по воздуховодам во входной патрубок фильтра. Для предварительного отделения крупных тяжелых частиц входной патрубок часто выполнен с циклонным завихрителем или осадительной камерой.

Этап 2. Осаждение крупных частиц в бункере

Попадая в бункерную часть фильтра, газовый поток меняет направление. Крупные и тяжелые частицы (размером более 50–100 мкм) под действием силы тяжести осаждаются в бункер, не достигая фильтровальных элементов. Это снижает нагрузку на фильтры и продлевает их ресурс.

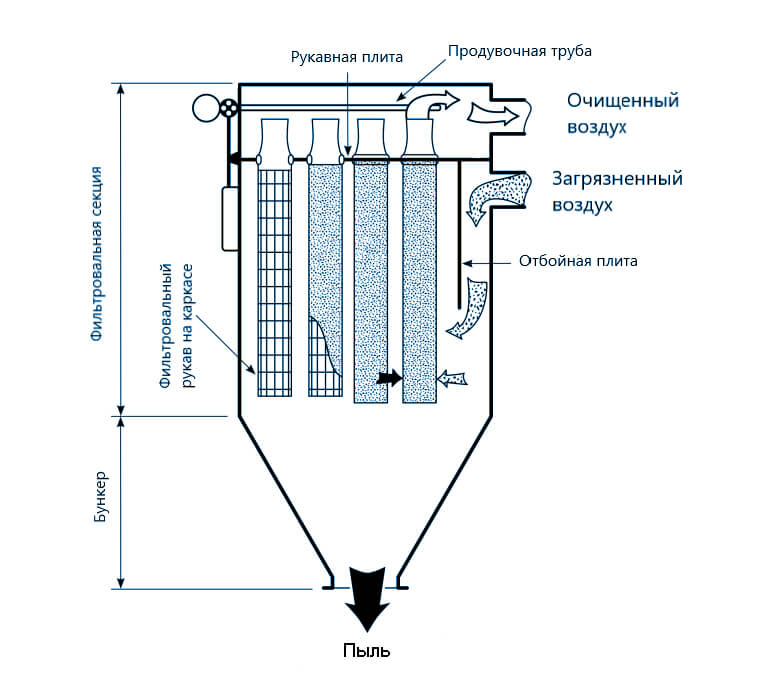

Этап 3. Фильтрация через рукава или картриджи

Далее газ поднимается в камеру фильтрации, где проходит через фильтровальные элементы – рукава или картриджи. Механизмы улавливания частиц:

• Зацепление – частицы размером более 1 мкм задерживаются при контакте с волокнами ткани.

• Инерционное осаждение – крупные частицы (5–10 мкм) не успевают огибать волокна и сталкиваются с ними.

• Диффузионное осаждение – субмикронные частицы (менее 0,5 мкм) движутся хаотично и прилипают к волокнам.

• Электростатическое притяжение – заряженные частицы притягиваются к волокнам (эффект усиливается при использовании антистатических тканей).

Очищенный газ проходит сквозь поры фильтровального материала и попадает в камеру чистого газа. Концентрация пыли на выходе не превышает 5–10 мг/м³.

Этап 4. Накопление пылевого слоя и регенерация

В процессе фильтрации на поверхности фильтровальных элементов образуется слой уловленной пыли (фильтровальный «кек»). Этот слой повышает эффективность улавливания субмикронных частиц, но по мере накопления растет гидравлическое сопротивление фильтра.

Для восстановления пропускной способности осуществляется регенерация:

• Для рукавных фильтров – импульсная продувка сжатым воздухом: контроллер открывает клапан-импульс, сжатый воздух под давлением 5–7 бар подается в сопло Вентури, создавая обратную ударную волну, рукав резко расширяется, и пылевой слой осыпается в бункер.

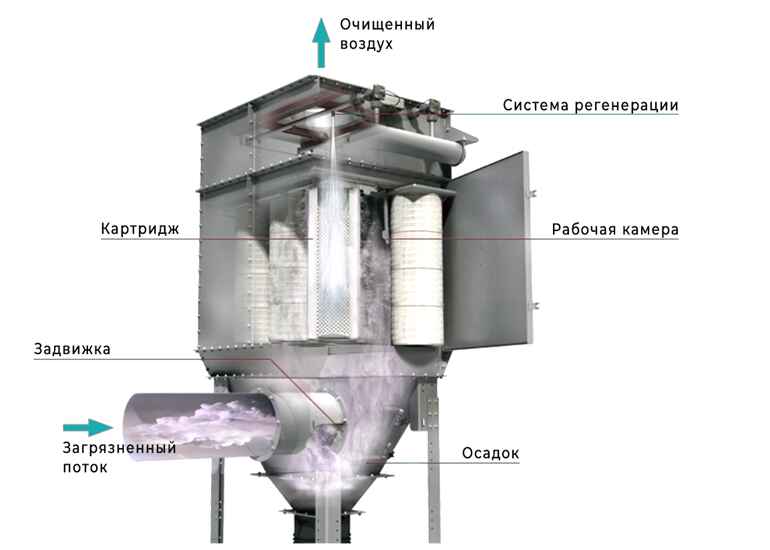

• Для картриджных фильтров – обратная продувка сжатым воздухом или механическая встряска.

Процесс регенерации происходит секционно, без остановки фильтра.

Этап 5. Выгрузка уловленной пыли

Пыль, осыпающаяся в бункер, накапливается в нижней части фильтра. Для непрерывного удаления используется шлюзовый затвор (роторный питатель) или клапан-мигалка. Выгруженная пыль может направляться в систему пневмотранспорта для возврата в производство, в контейнеры для утилизации или в систему брикетирования.

Этап 6. Контроль и автоматизация

Система автоматического управления обеспечивает:

• Контроль перепада давления на фильтре

• Автоматическое управление регенерацией (по времени или по перепаду давления)

• Контроль температуры газов на входе

• Контроль работы шлюзового затвора

• Аварийную сигнализацию при отклонении параметров
