Промышленный гальванический скруббер горизонтального типа

Базовая комплектация
Дополнительные опции
Описание работы
Характеристики и схема

Базовая комплектация

Каждый горизонтальный скруббер от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации.

Компонент	Описание
Корпус	Горизонтальная емкость из нержавеющей, углеродистой стали, полипропилена или стеклопластика (выбор материала под среду заказчика)
Массообменная насадка	Засыпка из колец, седел или других элементов с развитой поверхностью
Система подачи жидкости	Трубопроводы и форсунки для равномерного орошения насадки
Бак оборотной жидкости	Емкость для сбора и рециркуляции абсорбента (встроенная или выносная)
Каплеуловитель	Устройство для отделения влаги из очищенного газа
Насосное оборудование с обвязкой	Циркуляционные насосы, запорная арматура, манометры, трубопроводы
Щит управления и автоматизации	Контроллеры для управления насосами, контроля параметров, аварийной сигнализации
Документация	Паспорт, руководство по эксплуатации, сертификаты, чертежи, отгрузочные документы

Дополнительные опции

Газоходы и воздуховоды
Вентиляторы / дымососы (основной и резервный)
Резервный насос
Система дозирования реагентов
Расходомер, pH-метр, датчики давления, концентрации, электропроводимости
Теплоизоляция и электрообогрев ответственных узлов
Запорная арматура с электроприводом
Системы автоматической выгрузки осадка и тяжелых шламов

Описание работы

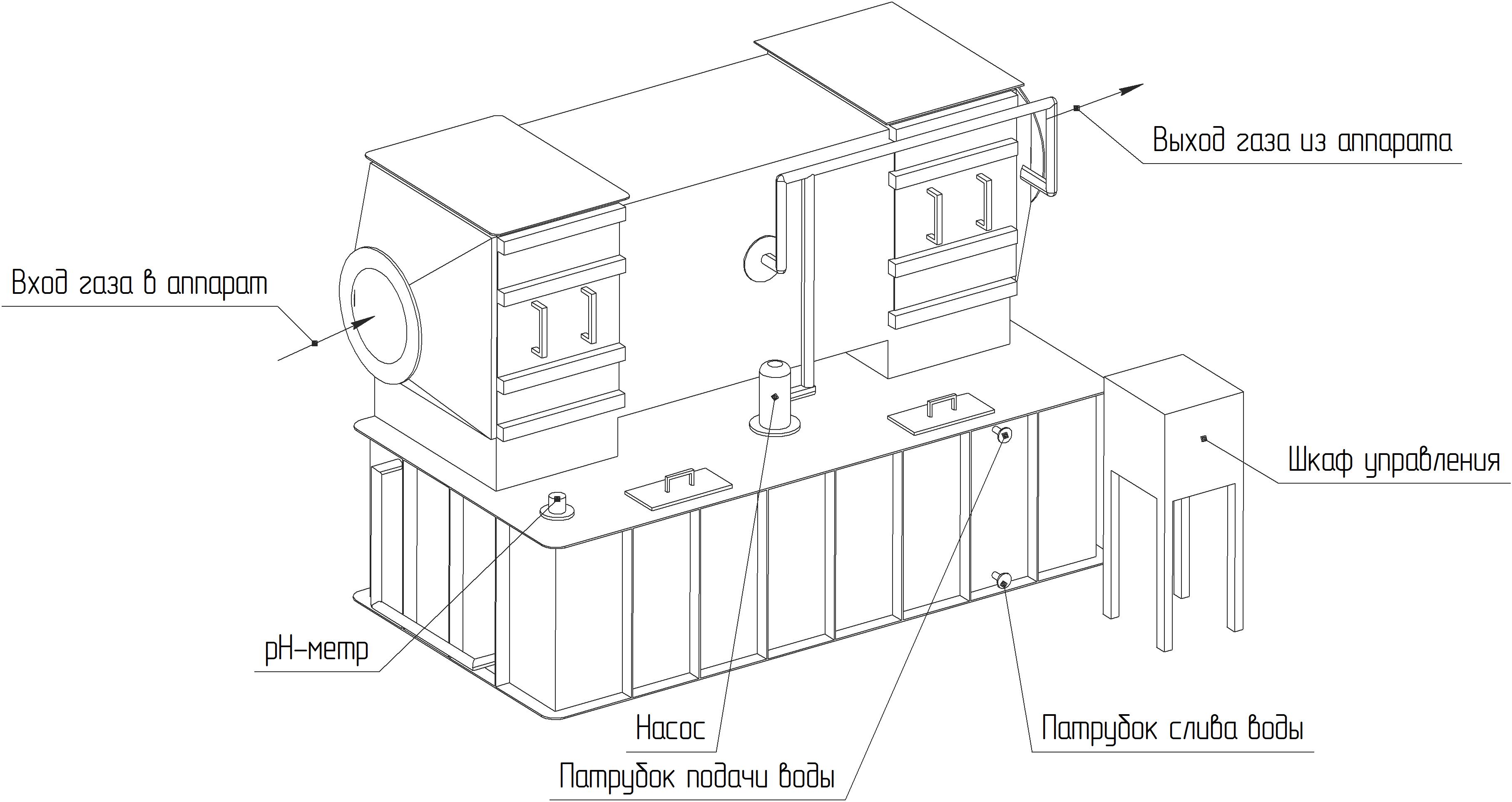

Принцип действия горизонтального гальванического скруббера

В отличие от традиционных вертикальных колонн, где газ движется снизу вверх, в горизонтальном скруббере поток проходит через фильтр параллельно основанию. Это позволяет значительно снизить высоту установки при сохранении высокой эффективности очистки.

Этап 1. Подача загрязненного воздуха

Загазованный воздух, содержащий пары кислот (серной, соляной, азотной), щелочей, органических растворителей, а также аэрозоли и туманы, поступает через входной патрубок в распределительную камеру скруббера. За счет горизонтальной компоновки поток равномерно распределяется по сечению аппарата без резких перепадов давления.

Этап 2. Орошение насадки и массообмен

В верхней части корпуса расположена система форсунок, через которые непрерывно подается абсорбент:

Вода – для улавливания хорошо растворимых газов (HCl, NH₃);
Растворы щелочей – для нейтрализации кислых компонентов (SO₂, H₂S, NOx);
Растворы кислот – для улавливания щелочных паров и аммиака.

Жидкость равномерно орошает слой стационарной насадки (кольца, седла, спирали), стекая по поверхности насадочных элементов тонкой пленкой. Загрязненный воздух проходит через орошаемый слой в горизонтальном направлении, контактируя с развитой поверхностью жидкостной пленки.

В процессе контакта происходят:

Абсорбция – растворение газообразных загрязнителей в жидкости;
Хемосорбция – химическое связывание токсичных компонентов (например, нейтрализация кислот щелочью);
Улавливание аэрозолей – осаждение туманов и мелкодисперсных капель на смоченной поверхности.

Этап 3. Сепарация и отвод очищенного газа

Пройдя слой насадки, газовый поток увлекает мелкие капли абсорбента. Для их улавливания за слоем насадки установлен каплеуловитель (жалюзийного или сетчатого типа). Очищенный и осушенный воздух выводится через выходной патрубок в атмосферу или на доочистку, а уловленная влага возвращается в систему орошения.

Этап 4. Циркуляция и обновление абсорбента

Отработанный абсорбент, насыщенный уловленными компонентами, стекает в нижнюю часть корпуса (бак оборотной жидкости). Насос подает жидкость обратно на орошение насадки. Часть раствора выводится из системы для поддержания рабочей концентрации солей, одновременно дозируется свежий реагент.

При необходимости (опционально) устанавливается автоматическая система поддержания pH и плотности абсорбента.

Ключевые особенности работы горизонтальных скрубберов

Особенность	Преимущество
Компактность	Высота установки до 3000 мм при производительности до 60 000 м³/ч
Эффективность	До 99.9% очистки от кислот, щелочей, растворителей и токсичных газов
Универсальность	Работа с водой или химическими абсорбентами
Низкое сопротивление	До 750 Па – экономия электроэнергии
Коррозионная стойкость	Корпус и насадка из материалов, устойчивых к агрессивным средам
Удобство обслуживания	Горизонтальное расположение облегчает доступ к насадке и узлам

Основные области применения

Отрасль	Применение
Гальваническое производство	Очистка от паров кислот, щелочей, солей тяжелых металлов
Химическая промышленность	Улавливание токсичных газов, органических растворителей
Металлургия	Очистка дымов после травления, обжига, плавки
Энергетика	Нейтрализация кислых компонентов дымовых газов
Переработка отходов	Очистка газов пиролиза, сжигания шламов
ЦБК, полиграфия	Улавливание растворителей, дурнопахнущих соединений
Микроэлектроника	Очистка от особо чистых кислот и реагентов

Благодаря продуманной конструкции и высоким эксплуатационным характеристикам горизонтальные скрубберы «РОТОР СЕРВИС» успешно работают на предприятиях гальваники, химии, металлургии и энергетики, обеспечивая надежную очистку выбросов с эффективностью до 99.9%.

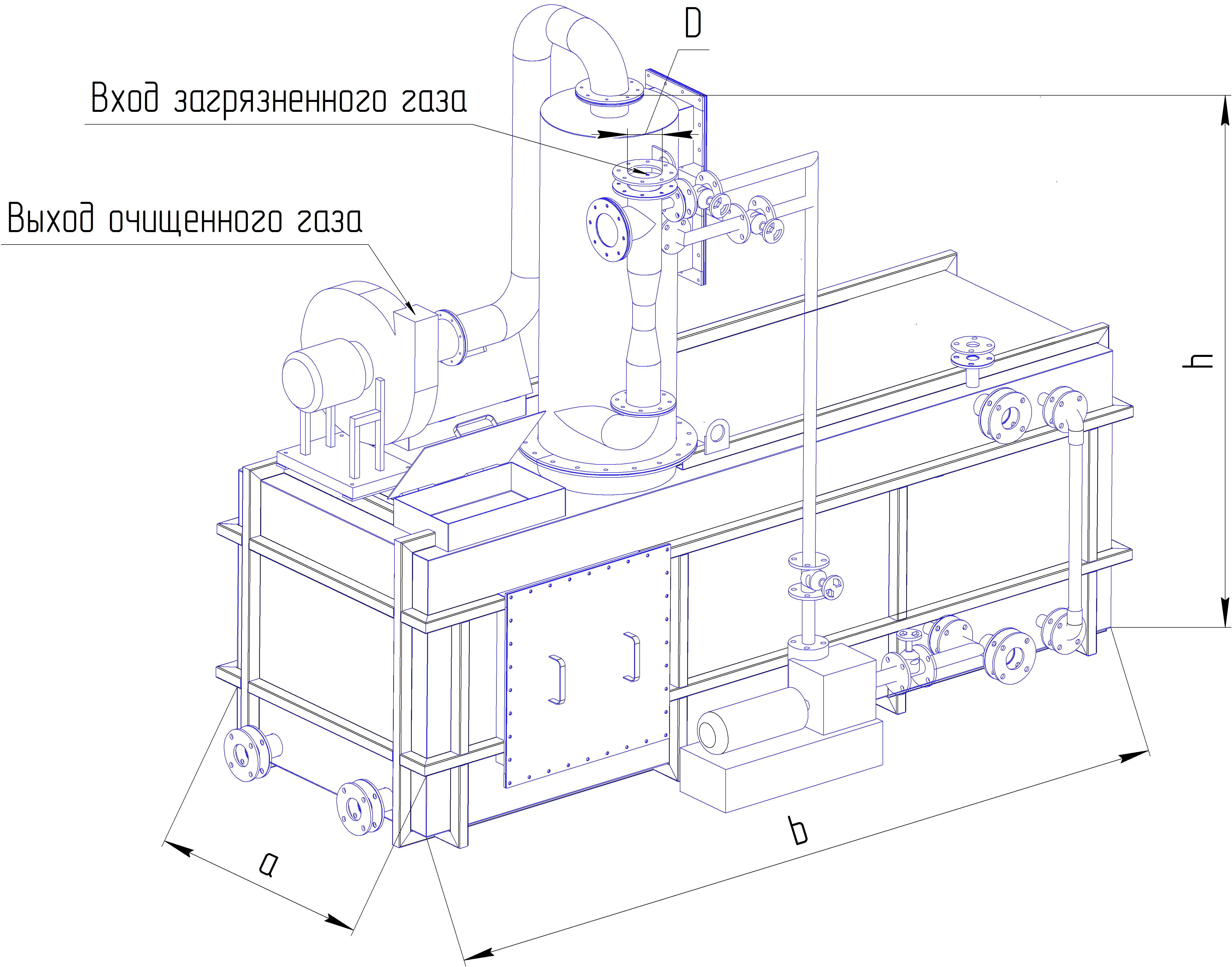

Характеристики и схема

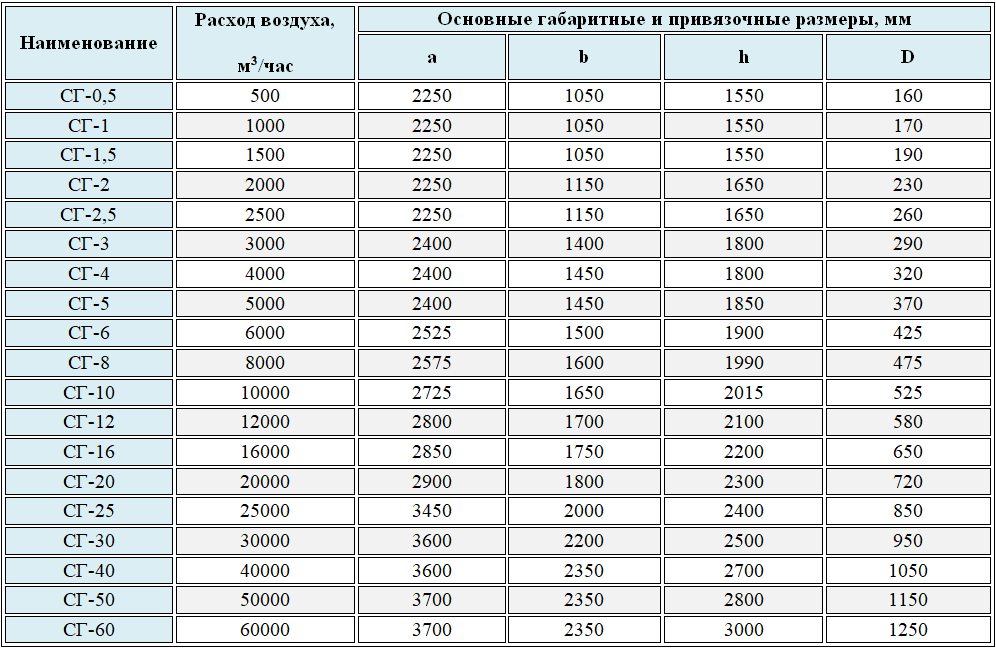

Технические характеристики горизонтальных скрубберов

Параметр	Значение / Описание
Главное преимущество	Повышенная компактность при сохранении максимального КПД очистки. Идеальное решение для участков с ограниченной высотой.
Массообменная секция	Стационарная насадка (тип и материал элементов подбираются под условия заказчика)
Степень очистки	до 99.9% (кислоты, щелочи, растворители, SOx, NOx, HCl, H₂S, углеводороды и др.)
Производительность	от 10 до 60 000 м³/час
Температурный предел	+5…+80°C (стандарт); до +400°C (высокотемпературное исполнение)
Гидравлическое сопротивление	до 750 Па
Материалы корпуса	Углеродистые и нержавеющие стали (кислотоупорные, жаростойкие), титан, фторопласт, стеклопластик, полиэтилен, полипропилен
Размещение	Внутреннее, наружное, любые климатические исполнения
