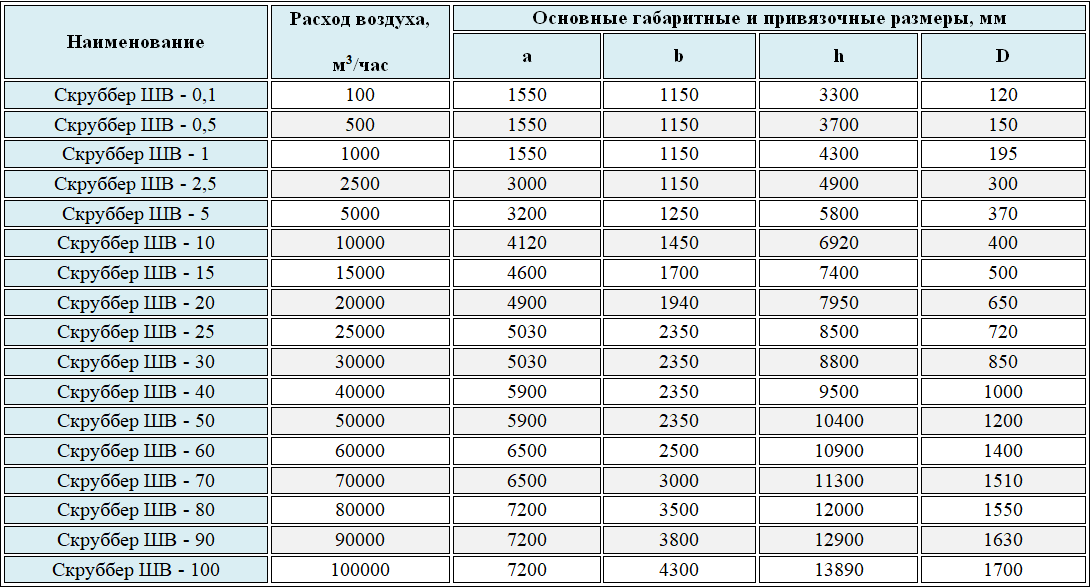

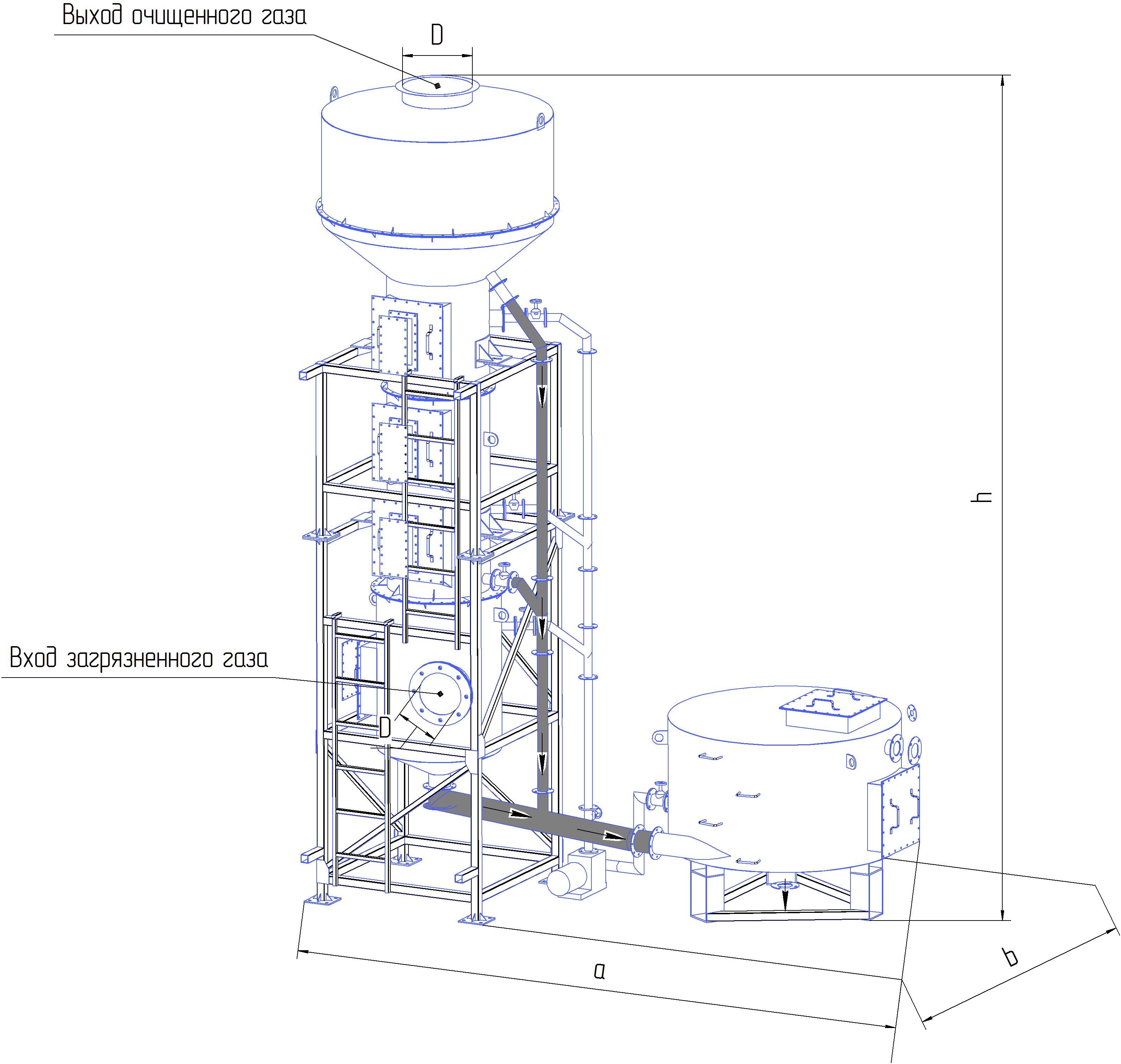

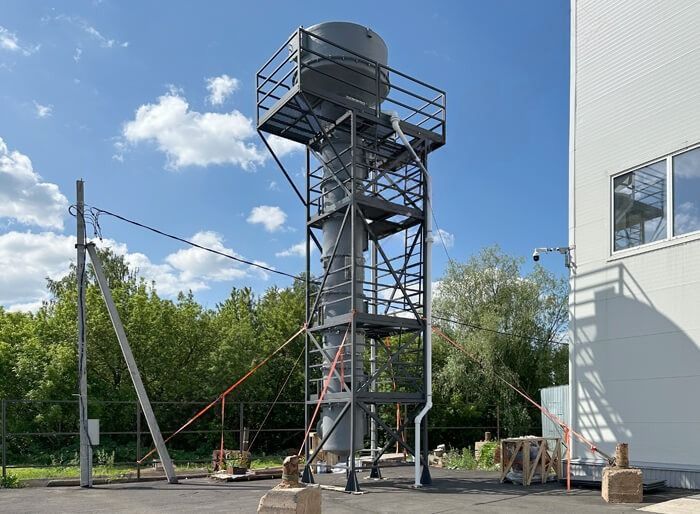

Скруббер ШВ с подвижной насадкой (с кипящим слоем)

Дополнительные опции: pH-метры, расходомеры, датчики давления, система дозирования реагентов, шнековый транспортер для шлама, резервный вентилятор, теплоизоляция.

Описание работы скруббера с подвижным слоем (ШВ)

1. Вход газа и предварительное орошение

Загрязнённый воздух или технологический газ поступает через нижний патрубок в корпус аппарата. На входе может быть установлена форсунка для первичного увлажнения и охлаждения газа, что особенно важно при высоких температурах или для улавливания крупных частиц.

2. Формирование кипящего (псевдоожиженного) слоя насадки

Основной элемент скруббера — решётка, на которой расположен слой полых шариков (насадка). Восходящий поток газа проходит через отверстия решётки и поднимает шарики, заставляя их интенсивно перемешиваться. Этот режим называется «кипящим слоем»: шарики хаотично сталкиваются, вращаются и постоянно меняют своё положение. Благодаря этому обеспечивается:

• огромная поверхность контакта между газом и жидкостью;

• самоочистка насадки от уловленных частиц (трение шаров друг о друга смывает липкие и вязкие осадки).

3. Орошение и контакт фаз

Сверху, через распределительную систему (форсунки или трубы), подаётся абсорбент — вода, раствор щёлочи, кислоты или другой реагент в зависимости от состава загрязнений. Жидкость стекает вниз, покрывая шарики тонкой плёнкой. В слое кипящей насадки происходит турбулентное перемешивание трёх фаз: газ – жидкость – твёрдое тело (шарики). В результате:

• твёрдые частицы (пыль, сажа, аэрозоли) смачиваются и захватываются каплями жидкости;

• растворимые газы (SO₂, HCl, NH₃, H₂S и др.) абсорбируются химически или физически;

• пары и туманы конденсируются на поверхности шариков и капель.

4. Сепарация капель и осушка газа

После прохождения слоя насадки газ уносит с собой мелкие капли жидкости. Для их улавливания в верхней части скруббера устанавливается туманоуловитель (каплеотбойник). Он может быть выполнен в виде жалюзи, сетчатого пакета или центробежного элемента. Осушенный газ выходит через верхний патрубок и направляется в атмосферу или на доочистку.

5. Сбор и рециркуляция шлама

Орошающая жидкость, насыщенная уловленными загрязнениями, стекает в нижний бак (зумпф), встроенный в корпус или выполненный отдельно. Из бака насос подаёт жидкость обратно на орошение (рециркуляция). Часть шлама выводится из системы:

• через перелив;

• с помощью шнекового или скребкового транспортёра (для густых осадков);

• шламовым насосом (для суспензий).

При необходимости в бак добавляют свежую воду или реагенты для поддержания заданного pH и концентрации.

6. Автоматизация и контроль

Современные скрубберы оснащаются датчиками:

• перепада давления на слое (контроль засорения);

• уровня жидкости в баке;

• pH и электропроводности (для дозирования реагентов);

• температуры газа.
  Система автоматики управляет насосами, вентилятором и запорной арматурой, обеспечивая стабильную работу.

Ключевые особенности, обеспечивающие эффективность
