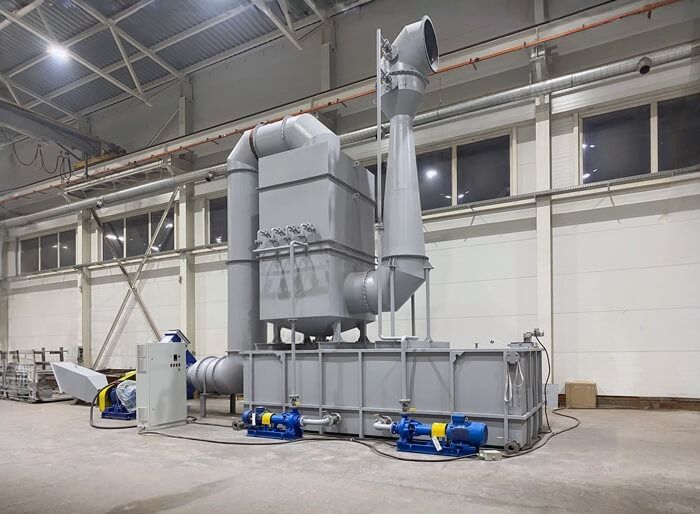

Пылеуловитель коагуляционный мокрый, скруббер КМП

Каждый пылеуловитель КМП от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации. В базовую комплектацию входят все узлы, необходимые для эффективной мокрой очистки газов от пыли и аэрозолей .

Компонент	Описание
Труба-коагулятор (скруббер Вентури)	Сварная конструкция, включающая воздухоподводящий патрубок, конфузор, горловину и диффузор. Обеспечивает разгон газового потока до 40–70 м/с и интенсивное смешение с жидкостью .
Форсунка с водоподводящей трубкой	Установлена по оси трубы в зоне конфузора. Оснащена отбойником конической формы для дробления потока жидкости на мелкие капли. Соединение легкоразъемное для удобства ревизии и очистки .
Водяная камера для пленочного орошения	Обеспечивает дополнительную подачу воды в виде пленки, равномерно стекающей по всей внутренней поверхности конфузора. Предотвращает отложения шлама на границе раздела сухой и мокрой поверхности .
Циклон-каплеуловитель типа ЦВП	Выполнен по схеме циклона с водяной пленкой. Состоит из корпуса, воздухоподводящего патрубка и воздухоотводящей улитки. Обеспечивает отделение капель жидкости с уловленной пылью от очищенного газа .
Сопла для орошения стенок каплеуловителя	Установлены в верхней части корпуса для периодической промывки стенок и предотвращения налипания шлама .
Гидрозатвор	Крепится к нижнему фланцу каплеуловителя, служит для отвода шлама и предотвращения подсоса воздуха. Оснащен штуцером подвода воды для взмучивания осевшего шлама и периодической промывки .
Соединительный отвод с прямоугольным фланцем	Элемент соединения трубы-коагулятора с каплеуловителем .
Опорные лапы (опоры)	Для крепления трубы-коагулятора и каплеуловителя к основанию. Привариваются при монтаже .
Люки для осмотра	На воздухоподводящем патрубке и воздухоотводящей улитке – для наблюдения за работой водоподающих устройств и сопел .
Штуцеры и отверстия	Для подсоединения микроманометра, отбора воздушных проб, слива воды из камер при ремонте .
Документация	Паспорт, руководство по эксплуатации, сертификаты соответствия, чертежи для привязки, отгрузочные и бухгалтерские документы.

Для расширения функциональности и адаптации к конкретным условиям эксплуатации доступны следующие опции:

Опция	Описание
Исполнение из нержавеющей стали	При наличии в выбросах агрессивных компонентов или веществ, образующих с водой агрессивные растворы, аппарат изготавливается из нержавеющей стали .
Фильтры для очистки воды	Устанавливаются на подводящих трубопроводах для защиты форсунок и сопел от засорения крупными частицами (рекомендуется рабочая и резервная установка) .
Вентиляторы	Основной и резервный тягодутьевые агрегаты, подобранные под гидравлическое сопротивление сети.
Насосное оборудование	Циркуляционные насосы для подачи воды (основной и резервный) с трубной обвязкой.
Теплоизоляция и электрообогрев	Для уличного размещения и работы в условиях низких температур (предотвращение замерзания воды и шлама) .
Система автоматизации	Щит управления с контроллерами, контроль перепада давления, уровня воды, аварийная сигнализация.
Контрольно-измерительные приборы	Датчики давления/разряжения, расходомеры воды, уровнемеры.
Запорная арматура с электроприводом	Для дистанционного управления потоками воды и газа.
Система дозирования реагентов	При необходимости использования химических абсорбентов (например, для улавливания кислых газов).

Принцип действия коагуляционного мокрого пылеуловителя КМП

Пылеуловитель КМП представляет собой комбинированный аппарат, состоящий из трубы-коагулятора (скруббера Вентури) и циклона-каплеуловителя типа ЦВП . Принцип действия основан на диспергировании воды высокоскоростным газовым потоком, захвате пылевых частиц каплями воды, их коагуляции и последующем осаждении в циклоне .

Этап 1. Подача загрязненного воздуха в трубу-коагулятор

Запыленный воздух (с начальной концентрацией пыли до 30 г/м³) поступает через входной патрубок в конфузор трубы-коагулятора . По мере сужения сечения в конфузоре скорость потока progressively увеличивается.

Этап 2. Подача и диспергирование воды

В зоне конфузора по оси трубы установлена форсунка с отбойником конической формы . Вода подается через центральное сопло, ударяется об отбойник и дробится на мелкие капли. Дополнительно, для предотвращения отложений шлама на границе раздела сухой и мокрой поверхности, предусмотрена подача воды в виде пленки через водяную камеру, равномерно стекающей по всей внутренней поверхности конфузора .

Этап 3. Разгон потока в горловине и коагуляция

В горловине трубы-коагулятора (самом узком сечении) скорость газового потока достигает 40–70 м/с . Возникает интенсивная турбулентность, которая разбивает воду на множество мельчайших капель (диспергирование) . Частицы пыли сталкиваются с каплями воды и захватываются ими (коагуляция) .

В диффузоре (расширяющейся части трубы) скорость потока снижается, турбулентность падает, и мелкие капли с адсорбированными частицами пыли объединяются в более крупные конгломераты .

Этап 4. Сепарация в циклоне-каплеуловителе

Газокапельная смесь из диффузора через соединительный отвод поступает в циклон-каплеуловитель типа ЦВП . Благодаря тангенциальному подводу (или через закручивающее устройство) поток приобретает вращательное движение .

Под действием центробежной силы капли воды со взвешенными в них частицами пыли отбрасываются к стенкам корпуса, стекают вниз и попадают в гидрозатвор . Для предотвращения налипания шлама на стенки в верхней части корпуса установлены сопла для периодической промывки .

Этап 5. Отвод очищенного воздуха и шлама

Очищенный воздух отсасывается вентилятором через воздухоотводящую улитку и выбрасывается в атмосферу или направляется на доочистку . Шлам из гидрозатвора периодически удаляется (самотеком или насосом). На гидрозатворе предусмотрен штуцер подвода воды для взмучивания осевшего шлама и промывки .

Этап 6. Контроль и обслуживание

Для контроля работы служат штуцеры для подключения дифманометра (измерение перепада давления) и отверстия для отбора проб воздуха . Через смотровые люки можно визуально контролировать работу форсунок и состояние внутренних поверхностей.

Для защиты форсунок от засорения на линии подачи воды рекомендуется устанавливать фильтры грубой очистки .

Ключевые особенности работы пылеуловителей КМП

Особенность	Преимущество
Простота конструкции	Надежность в эксплуатации, минимум движущихся частей, легкость обслуживания .
Компактность	Небольшие габаритные размеры установки по сравнению с другими типами мокрых пылеуловителей .
Высокая эффективность	До 99,9% для частиц крупнее 20 мкм, высокая эффективность для субмикронных частиц .
Широкий диапазон производительности	Модельный ряд перекрывает расходы газа от 7 000 до 230 000 м³/ч .
Работа с высокими концентрациями	Начальная запыленность до 30 г/м³ (рекомендуемая) и выше .
Универсальность	Применение в металлургии, пищевой промышленности, горнорудной отрасли и других сферах .
Защита от отложений	Пленочное орошение конфузора и периодическая промывка стенок каплеуловителя предотвращают налипание шлама .

Основные области применения

Отрасль	Применение
Черная и цветная металлургия	Аспирационные установки бункерных эстакад доменных цехов, рудоподготовительные предприятия, очистка от пылей и возгонов .
Пищевая промышленность	Улавливание пылей, не изменяющих своих свойств при контакте с водой (сахарная, мучная, крахмальная пыль и др.) .
Горнорудная промышленность	Очистка вентиляционных выбросов от минеральной пыли .
Строительная индустрия	Обеспыливание выбросов от цементной, гипсовой и другой минеральной пыли.
Химическая промышленность	При отсутствии агрессивных компонентов (или в исполнении из нержавеющей стали).
Машиностроение	Очистка воздуха от абразивной и металлической пыли.

Пылеуловители КМП производства «РОТОР СЕРВИС» – надежное и экономичное решение для мокрой очистки промышленных выбросов от пыли средней и мелкой дисперсности. Простота конструкции, компактность и высокая эффективность делают их оптимальным выбором для предприятий металлургии, горнорудной и пищевой промышленности. Обращайтесь для подбора оптимальной конфигурации под ваши задачи.

Параметр	Значение / Описание
Назначение	Очистка воздуха, удаляемого вытяжными вентиляционными системами, от зернистой пыли средней и мелкой дисперсности
Тип аппарата	Коагуляционный мокрый пылеуловитель (скруббер Вентури + циклон-каплеуловитель ЦВП)
Производительность по воздуху	от 7 000 до 230 000 м³/час (в зависимости от типоразмера)
Эффективность очистки	до 99,9% для частиц размером более 20 мкм; для частиц 0,2 мкм – до 85%, для частиц 0,5 мкм – до 90%, для частиц 2 мкм – до 97%, для частиц 5 мкм – до 99,2%, для частиц 10 мкм – до 99,7%
Дисперсность улавливаемых частиц	от 0,2 мкм и выше
Начальная запыленность воздуха	до 30 г/м³ (рекомендуемая); возможна работа при концентрациях 0,05–100 г/м³
Скорость воздуха в горловине	40–70 м/с
Гидравлическое сопротивление	1000–5500 Па (в зависимости от типоразмера и режима работы)
Расход воды	0,2–0,6 л/м³ очищаемого воздуха
Температура очищаемых газов	не выше +80°C (стандартное исполнение)
Конструкционные материалы	Углеродистая сталь обычного качества (стандарт); нержавеющая сталь – при наличии в выбросах агрессивных компонентов
Размещение	Внутрицеховое (рекомендуется перед побудителем тяги, в помещениях с положительной температурой). При уличном размещении требуется теплоизоляция и обогрев

Эффективность очистки от пыли различной дисперсности

Диаметр частиц, мкм	0,01	0,02	0,04	0,06	0,08	0,10
Эффективность, %	50	55	65	75	80	83
Диаметр частиц, мкм	0,2	0,3	0,4	0,6	0,8	1,0
Эффективность, %	85	86	90	94	95	96
Диаметр частиц, мкм	2,0	3,0	4,0	5,0	6,0	8,0
Эффективность, %	97	98	99	99,2	99,5	99,6
Диаметр частиц, мкм	10,0	20,0	30,0	40,0	50,0
Эффективность, %	99,7	99,8	99,9	99,9	99,95

Принципиальная схема пылеуловителя КМП

Основные элементы схемы:

Труба-коагулятор (скруббер Вентури)
Форсунка с водоподводящей трубкой (центральная подача воды с отбойником)
Водяная камера для пленочного орошения конфузора
Воздухоподводящий патрубок с люком для осмотра
Соединительный отвод с прямоугольным фланцем
Циклон-каплеуловитель типа ЦВП
Воздухоотводящая улитка
Сопла для периодического орошения стенок каплеуловителя
Гидрозатвор для отвода шлама
Опорные лапы (опоры) трубы и каплеуловителя

Основные габаритные размеры пылеуловителей КМП

Наименование	Диаметр горловины, мм	Длина L, мм	Ширина В, мм	Высота Н, мм	Масса, кг
КМП-2,5	250	2300	1415	3350	1060
КМП-3,2	320	2800	1845	4990	1260
КМП-4,0	400	3540	2240	5630	1848
КМП-5,0	500	3980	2705	7645	4010
КМП-6,3	630	4480	3190	8360	5310
КМП-7,1	710	5240	3695	9290	7308
КМП-8,0	800	5720	4105	10060	10477

Технические характеристики по типоразмерам

Наименование	Производительность по воздуху, м³/ч	Макс. разряжение, Па	Перепад давлений, Па	Скорость в горловине, м/с	Нач. запыленность, г/м³	Расход воды, л/м³
КМП-2,5	7 000 – 14 000	5000	1000–5500	40–70	до 30	0,2–0,6
КМП-3,2	12 000 – 22 000	5000	1000–5500	40–70	до 30	0,2–0,6
КМП-4,0	18 000 – 35 000	5000	1000–5500	40–70	до 30	0,2–0,6
КМП-5,0	28 000 – 55 000	5000	1000–5500	40–70	до 30	0,2–0,6
КМП-6,3	45 000 – 86 000	5000	1000–5500	40–70	до 30	0,2–0,6
КМП-7,1	58 000 – 110 000	5000	1000–5500	40–70	до 30	0,2–0,6
КМП-8,0	70 000 – 140 000	5000	1000–5500	40–70	до 30	0,2–0,6
