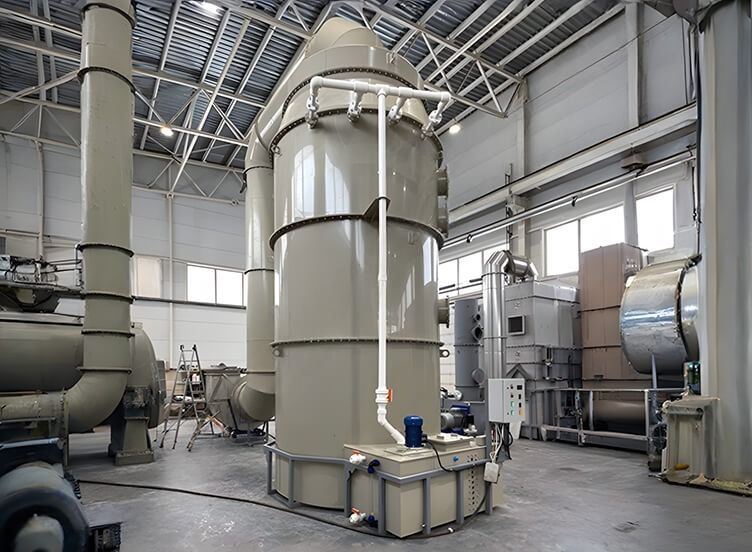

Полый форсуночный скруббер
Базовая комплектация
Каждый полый форсуночный скруббер от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации.
| Компонент | Описание |
|---|---|
| Корпус | Вертикальная колонна из выбранного материала (сталь, нержавейка, полипропилен, стеклопластик и др.) |
| Секция распределения орошающей жидкости | Система форсунок, обеспечивающая равномерное распыление воды или абсорбента по сечению колонны |
| Туманоуловитель | Каплеотбойное устройство для осушки очищенного газа на выходе из скруббера |
| Бак оборотной жидкости | Емкость для сбора и рециркуляции орошающей жидкости |
| Насосное оборудование с трубной обвязкой | Циркуляционные насосы, запорная арматура, манометры, соединительные трубопроводы |
| Панель управления, мониторинга и автоматизации | Шкаф управления с контроллерами для автоматического пуска/останова насосов, контроля параметров, аварийной сигнализации |
| Документация | Паспорт, руководство по эксплуатации, сертификаты, чертежи, отгрузочные документы |
Дополнительные опции
-
Вентиляторы (основной и резервный)
-
Воздуховоды, аспирационные короба
-
Системы выгрузки осадка (шнековые, скребковые транспортеры)
-
Резервный насос для абсорбента
-
Шламовый насос
-
pH-датчик, концентратомер
-
Датчики давления/разрежения, электропроводимости
-
Расходомер
-
Система подачи и дозирования реагентов
-
Электрообогрев и теплоизоляция
-
Запорная арматура с электроприводом
-
Труба рассеивания
-
Термо- и термокислотоупорная футеровка
-
Квенчинг-камера для высокотемпературных газов
Описание работы
Принцип действия полого форсуночного скруббера
Полый форсуночный скруббер (распылительная колонна, орошаемый мокрый циклон) относится к простейшим и наиболее надежным аппаратам мокрой очистки газов. Очистка происходит за счет интенсивного контакта загрязненного газового потока с мелкодисперсными каплями жидкости, распыляемой форсунками.
Этап 1. Подача загрязненного газа
Запыленный или загазованный воздух (включая высокотемпературные дымовые выбросы до +900°C) поступает через нижний патрубок в корпус скруббера. При высоких температурах перед входом может устанавливаться квенчинг-камера для предварительного охлаждения газа.
Этап 2. Распыление орошающей жидкости
В верхней или средней части колонны расположены форсунки, через которые под давлением подается жидкость:
-
Вода – для улавливания гидрофильной пыли и охлаждения газа;
-
Известковое молоко – для улавливания оксидов серы (SOx) с образованием синтетического гипса;
-
Растворы щелочей или кислот – для химической абсорбции токсичных газов (HCl, H₂S, NH₃ и др.).
Форсунки создают факел мелкодисперсного распыла, обеспечивающий максимальную поверхность контакта капель с газовым потоком.
Этап 3. Контакт и улавливание загрязнений
Газ движется снизу вверх, навстречу потоку падающих капель (противоток) или в одном направлении (прямоток). При контакте с каплями происходят:
-
Инерционное осаждение – частицы пыли сталкиваются с каплями и захватываются ими;
-
Диффузионный захват – мелкие частицы и аэрозоли осаждаются на поверхности капель;
-
Абсорбция – растворимые газовые компоненты поглощаются жидкостью;
-
Хемосорбция – химическое связывание кислых газов щелочным раствором;
-
Охлаждение – снижение температуры высокотемпературных газов.
Благодаря большому свободному объему колонны и отсутствию насадки, полые скрубберы имеют минимальное гидравлическое сопротивление, что особенно важно при ограничениях по давлению в газоходной сети предприятия.
Этап 4. Сепарация и отвод очищенного газа
Пройдя зону орошения, газовый поток увлекает мелкие капли жидкости. Для их улавливания в верхней части колонны установлен туманоуловитель (каплеотбойник). Очищенный и осушенный газ выводится через выходной патрубок в атмосферу или на доочистку.
Этап 5. Циркуляция и обновление жидкости
Отработанная жидкость, насыщенная уловленными загрязнениями (шламом), стекает в нижнюю часть корпуса и далее в бак оборотной жидкости. Насос подает жидкость обратно на форсунки. Часть шлама выводится из системы (шнековым транспортером, шламовым насосом или через перелив) для поддержания рабочей концентрации.
При использовании скруббера для химочистки газов (например, известковое молоко для улавливания SOx) в систему дозируются свежие реагенты для поддержания активности абсорбента, а выводимый продукт (гипс, соли) может использоваться как вторичное сырье.
Ключевые особенности работы полых форсуночных скрубберов
| Особенность | Преимущество |
|---|---|
| Простота конструкции | Высокая надежность, низкая стоимость, легкость обслуживания |
| Низкое гидравлическое сопротивление | Минимальные энергозатраты на транспортировку газа |
| Термостойкость | Работа с газами до +900°C (с футеровкой и квенчингом) |
| Универсальность | Улавливание пыли, аэрозолей, растворимых газов и кислых компонентов |
| Возможность рекуперации | Получение ценных продуктов (гипс, соли) при хемосорбции |
| Отсутствие забивания | Нет насадки – нет проблем с засорением липкими или смолистыми частицами |
| Масштабируемость | Легкое увеличение производительности за счет типоразмерного ряда |
Основные области применения
| Отрасль | Применение |
|---|---|
| Энергетика | Очистка дымовых газов от SOx, золы, кислых компонентов (известковое молоко) |
| Металлургия | Улавливание пыли, возгонов, охлаждение высокотемпературных газов |
| Химия и нефтехимия | Абсорбция кислых и щелочных газов, улавливание аэрозолей |
| Механообработка | Очистка воздуха от масляного тумана, эмульсий, мелкодисперсной пыли |
| Добывающая промышленность | Обеспыливание вентиляционных выбросов |
| Пищевая промышленность | Улавливание паров, запахов, аэрозолей жиров и масел |
| Предварительная очистка | Первая ступень в многоступенчатых системах (перед скрубберами Вентури, пенными, насадочными аппаратами) |
Полые форсуночные скрубберы «РОТОР СЕРВИС» успешно работают на крупнейших промышленных объектах, обеспечивая эффективную очистку выбросов при минимальных эксплуатационных затратах. Особую эффективность оборудование показывает в дымоочистке энергетических установок и высокотемпературных процессах.
Характеристики и схема
Технические характеристики полых форсуночных скрубберов
| Параметр | Значение / Описание |
|---|---|
| Назначение | Очистка газов, воздуха и дымовых выбросов от пыли, твердых частиц, аэрозолей, а также растворимых газовых компонентов (при использовании абсорбентов) |
| Производительность | от десятков до сотен тысяч м³/час |
| Температурный предел | до +900°C (с опциональной футеровкой и квенчинг-камерой) |
| Тип орошения | Форсуночное распыление жидкости (вода или абсорбент) |
| Дисперсность улавливаемых частиц | от ≈15 мкм |
| Гидравлическое сопротивление | Низкое – минимальное влияние на газовоздушные сети |
| Материалы корпуса | Конструкционные и нержавеющие стали, износостойкие и жаропрочные сплавы, титан, полипропилен, полиэтилен, фторопласт, стеклопластик |
Принципиальная схема и габаритные размеры
Габаритные размеры подбираются индивидуально под требования заказчика и зависят от:
-
требуемой производительности;
-
состава и температуры очищаемых газов;
-
необходимой степени очистки;
-
условий размещения (внутри цеха, на открытой площадке);
-
климатического исполнения.
Компания «РОТОР СЕРВИС» выполняет проектирование и изготовление полых скрубберов любых габаритов – от компактных лабораторных установок до промышленных колонн высотой более 10 метров.
