Лабораторный скруббер для вытяжных шкафов
Базовая комплектация
Каждый лабораторный скруббер от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации.

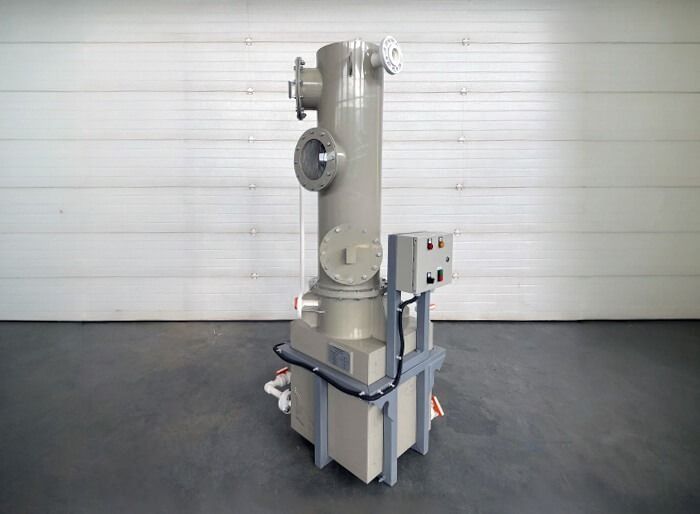

| Компонент | Описание |
|---|---|
| Корпус скруббера | Компактная колонна из нержавеющей стали, полипропилена или фторопласта (выбор материала под химическую среду) |
| Массив насадочных элементов | Засыпка из колец, седел или других элементов с развитой поверхностью (тип насадки подбирается под конкретные загрязнители) |
| Система орошения насадки | Трубопроводы и форсунки для равномерного распределения абсорбента |
| Бак оборотной жидкости | Емкость для сбора и рециркуляции абсорбента |
| Насосное оборудование с трубной обвязкой | Циркуляционный насос, запорная арматура, манометры |
| Туманоуловитель | Каплеотбойное устройство для осушки очищенного газа |
| Панель управления и автоматизации | Компактный щит с контроллерами для управления насосом, контроля параметров, аварийной сигнализации |
| Документация | Паспорт, руководство по эксплуатации, сертификаты, чертежи |
Дополнительные опции
-
Воздуховоды из инертных материалов
-
Аспирационные зонты для вытяжных шкафов
-
Вентилятор (основной и резервный)
-
Резервный насос для абсорбента
-
Система смешивания и дозирования реагентов
-
Датчики давления, электропроводимости, pH
-
Концентратомер, расходомер
-
Запорная арматура с электроприводом
-
Система автоматической выгрузки шлама
Описание работы
Принцип действия лабораторного скруббера
Лабораторные скрубберы относятся к классу насадочных абсорберов и предназначены для улавливания химически активных газов, паров кислот, щелочей и органических растворителей, образующихся при проведении лабораторных работ.

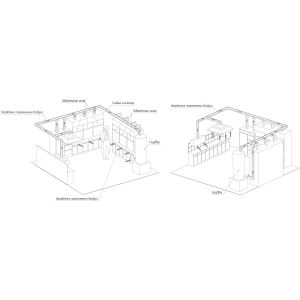

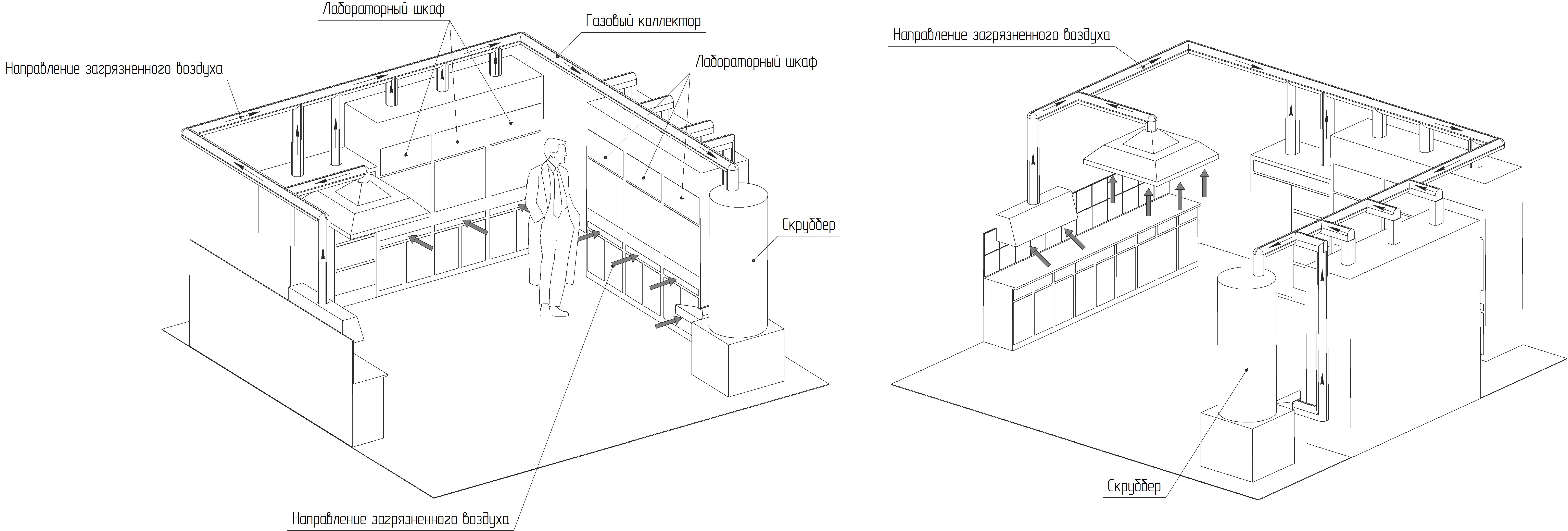

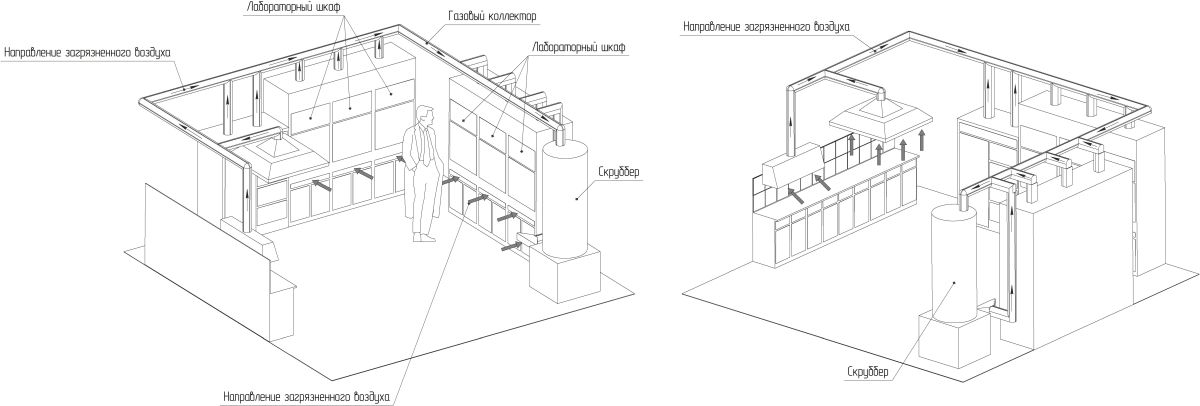

Этап 1. Отбор загрязненного воздуха из вытяжного шкафа
Вредные испарения и газообразные продукты реакций удаляются из рабочей зоны вытяжного шкафа через аспирационный зонт или воздуховод. Загрязненный воздух поступает во входной патрубок скруббера, расположенный в нижней части корпуса.
Этап 2. Орошение насадки и массообмен
В верхней части скруббера через систему форсунок непрерывно подается абсорбирующая жидкость:
-
Вода – для улавливания хорошо растворимых газов (HCl, NH₃);
-
Растворы щелочей – для нейтрализации кислых паров (HNO₃, H₂SO₄, HCl);
-
Растворы кислот – для улавливания щелочных паров и аммиака.
Жидкость равномерно орошает слой насадки (кольца, седла), стекая по поверхности элементов тонкой пленкой. Загрязненный воздух проходит через орошаемый слой снизу вверх, контактируя с развитой поверхностью жидкостной пленки. Удельная поверхность насадки достигает 150–300 м² на каждый м³ объема.
В процессе контакта происходят:
-
Физическая абсорбция – растворение газообразных загрязнителей в жидкости;
-
Хемосорбция – химическое связывание токсичных компонентов (например, нейтрализация кислот щелочью);
-
Конденсация – осаждение паров и аэрозолей на охлажденной поверхности.
Этап 3. Сепарация и отвод очищенного воздуха
Пройдя слой насадки, воздушный поток увлекает мелкие капли абсорбента. Для их улавливания в верхней части скруббера установлен туманоуловитель (каплеотбойник). Очищенный и осушенный воздух выводится через выходной патрубок в вентиляционную систему или атмосферу, а уловленная влага возвращается в систему орошения.
Этап 4. Циркуляция и обновление абсорбента
Отработанный абсорбент, насыщенный уловленными компонентами, стекает в бак оборотной жидкости. Насос подает жидкость обратно на орошение насадки. По мере насыщения абсорбента часть раствора заменяется свежим (вручную или автоматически). Для контроля эффективности могут использоваться pH-метры и датчики электропроводимости (опция).
Ключевые особенности лабораторных скрубберов
| Особенность | Преимущество |
|---|---|
| Компактность | Минимальные габариты, возможность установки рядом с вытяжным шкафом |
| Высокая эффективность | До 99.99% очистки от широкого спектра химических загрязнителей |
| Химическая стойкость | Корпус и насадка из инертных материалов (нержавейка, фторопласт, полипропилен) |
| Низкое сопротивление | До 750 Па – не требует мощных вентиляторов |
| Простота обслуживания | Легкий доступ к насадке, удобство замены абсорбента |
| Универсальность | Возможность работы с водой или химическими реагентами |
| Безопасность | Полная герметичность, исключение выбросов токсичных веществ в помещение |
Основные области применения
| Отрасль | Применение |
|---|---|
| Химические лаборатории | Очистка выбросов при работе с кислотами, щелочами, органическими растворителями |
| Фармацевтика | Улавливание агрессивных компонентов при синтезе и анализе |
| Нефтехимия | Анализ проб нефти, газов, продуктов переработки |
| Металлургия | Работа с реактивами при анализе сплавов и материалов |
| Микроэлектроника | Травление, литография, нанесение покрытий |
| Агропром | Анализ почв, удобрений, средств защиты растений |
| Пищевая промышленность | Контроль качества, минерализация образцов, анализ состава |
Лабораторные скрубберы «РОТОР СЕРВИС» обеспечивают надежную защиту персонала и окружающей среды при проведении химических анализов и исследований. Компактность, эффективность и химическая стойкость делают их идеальным решением для оснащения современных лабораторий.
Технические характеристики лабораторных скрубберов
| Параметр | Значение / Описание |
|---|---|
| Тип оборудования | Насадочные абсорберы со стационарной массообменной насадкой, повышенная компактность |
| Назначение | Очистка выбросов из вытяжных шкафов и лабораторного оборудования |
| Степень очистки | до 99.99% (пары кислот, щелочей, растворителей, ЛОС, спирты, эфиры, кетоны, альдегиды, галогены и др.) |
| Производительность | до 3 000 м³/час |
| Температурный предел | +5…+80°C (стандарт); до +400°C (высокотемпературное исполнение) |
| Гидравлическое сопротивление | не более 750 Па |
| Материалы корпуса |
Нержавеющие стали, титан, стекловолокно, фторопласт, полипропилен, полиэтилен
|
