Скруббер для очистки аварийных выбросов химических загрязнителей

Базовая комплектация
Дополнительные опции
Описание работы
Характеристики и схема

Базовая комплектация

Каждый аварийный скруббер от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации. В базовую комплектацию входят все узлы, необходимые для эффективной нейтрализации залповых выбросов.

Компонент	Описание
Абсорбционная колонна	Вертикальный корпус из химически стойкого материала (нержавеющая сталь, полипропилен, стеклопластик или титан – выбор определяется средой заказчика)
Массив массообменной насадки	Засыпка из колец Палля, Рашига, седловидных элементов с высокой удельной поверхностью. Тип и материал насадки подбираются под конкретные загрязнители
Циркуляционный бак	Емкость для сбора и хранения нейтрализующего раствора (вода, щелочь, кислота, специальные реагенты). Может быть встроенной или выносной
Система диспергирования жидкости	Распределительные форсунки и трубопроводы для равномерного орошения насадки абсорбентом
Насосное оборудование с трубной обвязкой	Циркуляционные насосы (материал проточной части подбирается под химический состав среды), запорная арматура, манометры, соединительные трубопроводы
Каплеотбойник	Устройство для отделения капель жидкости из очищенного газового потока (предотвращает вынос аэрозолей в атмосферу)
Опорные конструкции	Металлокаркас, кронштейны, площадки обслуживания
Щит управления и автоматизации	Панель с контроллерами для автоматического пуска/останова оборудования, контроля параметров, аварийной сигнализации
Документация	Паспорт, руководство по эксплуатации, сертификаты соответствия, чертежи для привязки, отгрузочные и бухгалтерские документы

Дополнительные опции

Для расширения функциональности и адаптации к конкретным условиям эксплуатации доступны следующие опции:

Опция	Описание
Воздуховоды из стойких материалов	Каналы для подключения к аварийным зонам, выполненные из материалов, устойчивых к агрессивным средам
Аспирационные зонты	Устройства локального отсоса для сбора паров и газов непосредственно из мест возможной разгерметизации
Вентиляторы	Основной и резервный тягодутьевые агрегаты (материал подбирается под среду)
Резервный насос для абсорбента	Обеспечивает бесперебойную работу системы в случае выхода из строя основного насоса
Система смешивания и дозирования реагентов	Автоматическая подача свежих реагентов для поддержания активности нейтрализующего раствора
Датчики контроля	pH-метры, датчики давления, концентратомеры, датчики электропроводимости для мониторинга состояния абсорбента
Запорная арматура с электроприводом	Для дистанционного управления потоками газа и жидкости
Системы выгрузки осадка	Шнековые или скребковые транспортеры для удаления твердых продуктов нейтрализации
Теплоизоляция и электрообогрев	Для уличного размещения и работы в условиях низких температур

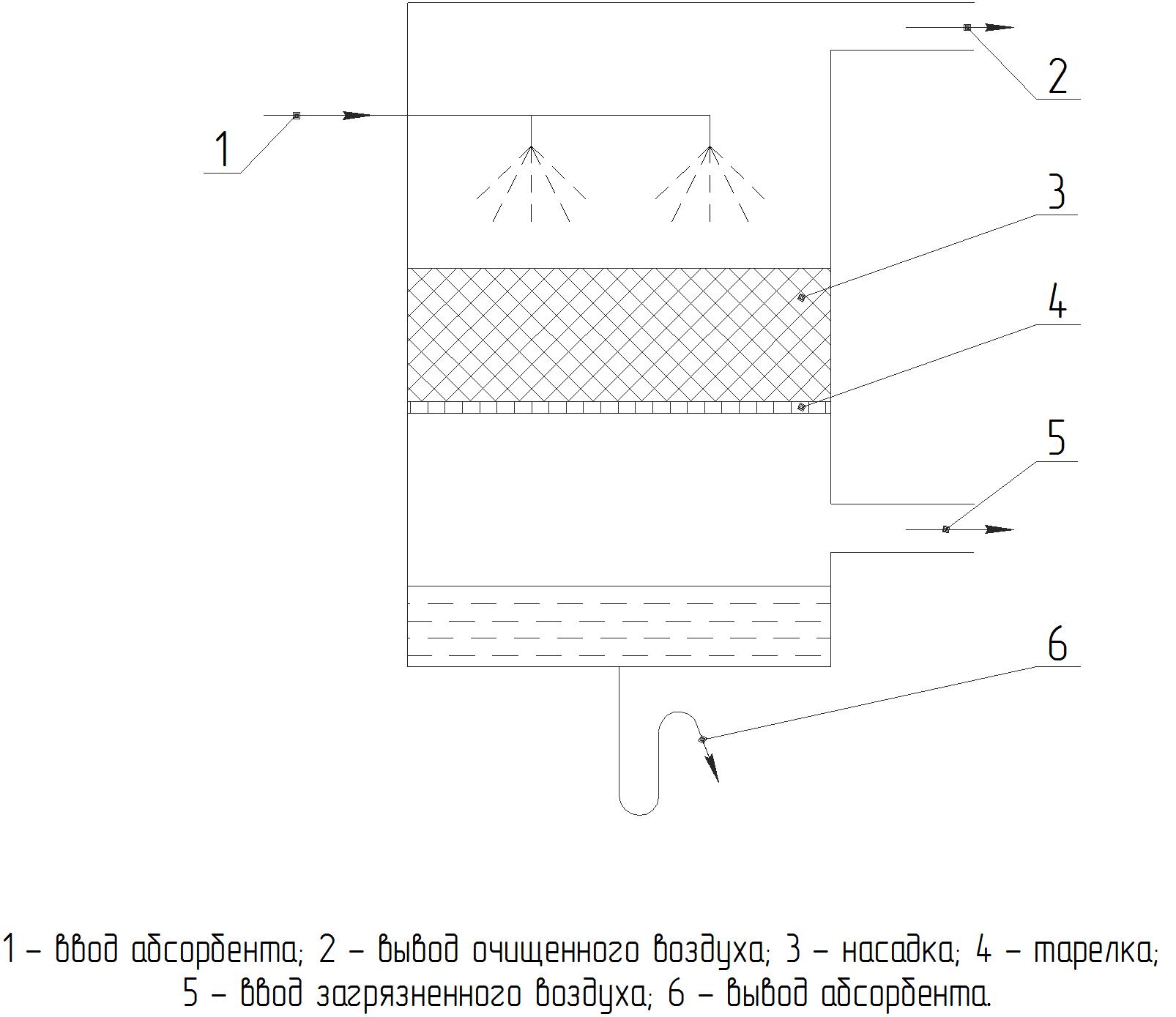

Принцип действия аварийного насадочного абсорбера

Аварийный скруббер представляет собой насадочный абсорбер колонного типа, предназначенный для экстренной нейтрализации токсичных газов, паров и аэрозолей при нештатных ситуациях. Система постоянно находится в режиме высокой готовности и активируется автоматически при возникновении аварийного выброса.

Режим ожидания (дежурный режим)

В нормальных условиях эксплуатации система находится в состоянии готовности к немедленному пуску:

Циркуляционный бак заполнен нейтрализующим раствором (вода, раствор щелочи, кислоты или специальный реагент) в объеме, достаточном для ликвидации аварийного выброса расчетной интенсивности.
Насосное оборудование находится в режиме ожидания, готовое к запуску по команде с пульта или от автоматики.
Вентилятор отключен, заслонки на воздуховодах закрыты (для исключения подсосов воздуха в дежурном режиме).
Система автоматики контролирует уровень и pH раствора в баке, поддерживая их в заданных пределах.

Этап 1. Обнаружение аварийного выброса и запуск системы

При возникновении нештатной ситуации (разгерметизация емкости, прорыв трубопровода, опрокидывание тары с реагентом) срабатывают стационарные газоанализаторы или визуальное обнаружение оператором. Система запускается:

Автоматически – по сигналу от датчиков загазованности.
Вручную – оператором с пульта управления или кнопкой на щите.

Команда на пуск поступает на вентилятор и циркуляционный насос. Открываются запорные заслонки на воздуховодах.

Этап 2. Отбор загрязненного воздуха из аварийной зоны

Вентилятор создает разрежение в системе воздуховодов, соединенных с аварийной зоной (через аспирационные зонты, укрытия, бортовые отсосы или непосредственно из помещения). Токсичные пары и газы направляются во входной патрубок абсорбера.

Этап 3. Орошение насадки нейтрализующим раствором

Одновременно с включением вентилятора запускается циркуляционный насос. Насос подает нейтрализующий раствор из циркуляционного бака в распределительную систему, расположенную в верхней части колонны. Форсунки равномерно распыляют раствор по поверхности слоя насадки.

Этап 4. Массообмен и нейтрализация в слое насадки

Загрязненный воздух движется снизу вверх через слой стационарной насадки, орошаемой нейтрализующим раствором. Насадка (кольца, седла, другие элементы) обеспечивает развитую поверхность контакта газа и жидкости – до 150–300 м² на каждый кубометр объема.

При контакте с жидкостью происходят следующие процессы:

Абсорбция – растворение газообразных загрязнителей в жидкости.
Хемосорбция – химическая реакция между токсичными компонентами и нейтрализующим агентом (например, нейтрализация хлора щелочью, связывание аммиака кислотой, осаждение сероводорода окислителями).
Конденсация – осаждение паров и аэрозолей на поверхности насадки.

В результате токсичные соединения переводятся в безопасную форму – растворимые соли, твердые осадки или нейтральные продукты.

Этап 5. Сепарация и выброс очищенного воздуха

Пройдя слой насадки, воздушный поток увлекает за собой мелкие капли раствора. Для их улавливания в верхней части колонны установлен каплеотбойник. Проходя через него, газ окончательно осушается. Очищенный и обезвреженный воздух выбрасывается через выходной патрубок в атмосферу (или при необходимости возвращается в помещение после доочистки).

Этап 6. Сбор и нейтрализация отработанного раствора

Отработанный раствор, насыщенный продуктами нейтрализации, стекает в циркуляционный бак. При длительной работе или большом объеме выброса часть раствора выводится в систему промышленной канализации или на установку нейтрализации, а в бак доливается свежий реагент (вручную или автоматически – при наличии опции дозирования).

После ликвидации аварийной ситуации и снижения концентрации загрязнителей до безопасного уровня система автоматически отключается или переводится оператором в дежурный режим.

Ключевые особенности работы аварийных скрубберов

Особенность	Преимущество
Постоянная готовность	Система всегда готова к немедленному пуску, время активации – секунды
Высокая эффективность	Степень очистки до 99.99% для широкого спектра токсичных веществ
Химическая стойкость	Корпус, насадка и трубопроводы из материалов, устойчивых к самым агрессивным средам
Автоматизация	Полностью автоматический режим работы по сигналам газоанализаторов
Универсальность	Возможность использования воды, щелочных, кислотных или специальных нейтрализующих растворов
Надежность	Простая конструкция, минимум движущихся частей, долговечные материалы
Масштабируемость	Производительность до 100 000 м³/час, возможность объединения установок

Основные области применения

Отрасль	Типичные загрязнители	Нейтрализующий агент
Водоочистные сооружения, хлораторные	Хлор (Cl₂)	Раствор щелочи (NaOH, Ca(OH)₂)
Химическая промышленность	Кислоты (HCl, HNO₃, H₂SO₄), щелочи (NH₃), органические растворители	Вода, щелочь, кислота в зависимости от загрязнителя
Нефтехимия	Сероводород (H₂S), меркаптаны, углеводороды	Растворы щелочей, окислители
Гальваника	Пары кислот, цианиды, соединения хрома	Вода, щелочь, специальные реагенты
ЦБК	Хлорсодержащие газы, диоксид серы, сероводород	Щелочные растворы
Лакокрасочное производство	Органические растворители (толуол, ксилол, ацетон)	Вода, специальные абсорбенты
Металлургия	Сернистый газ, пары кислот, возгоны тяжелых металлов	Известковое молоко, щелочи

Аварийные скрубберы «РОТОР СЕРВИС» – надежное решение для обеспечения промышленной безопасности объектов с повышенным риском выбросов токсичных веществ. Оборудование разрабатывается с учетом специфики конкретного производства и потенциальных аварийных сценариев. Обращайтесь для подбора оптимальной конфигурации под ваши задачи.
