Инерционный вентиляционный пылеуловитель ПВМ

Базовая комплектация
Дополнительные опции
Описание работы
Характеристики и схема

Компания «РОТОР СЕРВИС» предлагает индивидуально разработать и изготовить или поставить из наличия, с доставкой до предприятия и профессиональным монтажом, по цене прямого производителя инерционные вентиляционные пылеуловители типа ПВМ для очистки воздуха, удаляемого вытяжными вентиляционными системами промышленных предприятий.

Оборудование предназначено для улавливания средне- и мелкодисперсной пыли, включая взрывоопасные, волокнистые и трудносмачиваемые виды пыли, которые обладают способностью всплывать на поверхность или тонуть в воде . Работаем более 30 лет, свыше 300 реализованных проектов для предприятий России и СНГ. Собственное производство, запатентованные технологии, безупречное качество. Обращайтесь за консультацией.

Каждый пылеуловитель ПВМ от компании «РОТОР СЕРВИС» поставляется полностью готовым к подключению и эксплуатации. В базовую комплектацию входят все узлы, необходимые для эффективной мокрой очистки воздуха от пыли.

Компонент	Описание
Корпус пылеуловителя	Сварная конструкция из углеродистой или нержавеющей стали, состоящая из нижней, средней и верхней секций . Нижняя секция выполняет функцию водяной ванны и шламосборника
Система перегородок	Комплект верхних и нижних перегородок, формирующих щелевой канал для прохода воздуха с высокой скоростью. Обеспечивают интенсивный контакт запыленного потока с водой
Каплеотбойники	Устройства для отклонения увлеченной воздухом воды и направления ее в отсеки сбора
Каплеуловители	Элементы для окончательной осушки очищенного воздуха перед выходом из аппарата
Входной и выходной патрубки	Фланцевые соединения для подключения к воздуховодам и вентилятору
Система удаления шлама	В зависимости от модификации: задвижка для слива (СА), боковые карманы (Б) или скребковый конвейер (КБ)
Датчики уровня	Реле уровня воды для контроля заполнения и аварийной остановки вентилятора при падении уровня ниже минимального
Патрубок для подачи воды	Для первоначального заполнения и подпитки водяной ванны
Опорные конструкции	Для установки пылеуловителя на фундамент или металлоконструкции
Смотровые люки	Для осмотра и обслуживания внутренних узлов
Документация	Паспорт, руководство по эксплуатации, сертификаты соответствия, чертежи для привязки, отгрузочные и бухгалтерские документы

Для расширения функциональности и адаптации к конкретным условиям эксплуатации доступны следующие опции:

Опция	Описание
Исполнение из нержавеющей стали	Для работы в агрессивных средах – стали AISI 304, 316L, 321, 430, 316Ti толщиной от 2 до 8 мм
Вентиляторы	Основной и резервный тягодутьевые агрегаты, подобранные под гидравлическое сопротивление сети
Шламовые насосы	Для автоматического удаления пульпы из шламосборника
Система автоматизации	Щит управления с контроллерами, контроль уровня воды, перепада давления, автоматическое включение/отключение
Датчики контроля	Датчики давления, температуры, расходомеры воды
Запорная арматура с электроприводом	Для дистанционного управления подачей воды
Теплоизоляция и электрообогрев	Для уличного размещения и работы в условиях низких температур (предотвращение замерзания воды)
Фильтры для очистки воды	Для защиты форсунок подпитки от засорения
Система рециркуляции воздуха	Для возврата очищенного воздуха в помещение (при соблюдении требований безопасности)

Принцип действия инерционного вентиляционного пылеуловителя ПВМ

Пылеуловитель ПВМ относится к аппаратам мокрого типа, в которых очистка воздуха от пыли происходит за счет инерционного осаждения частиц при контакте запыленного потока с поверхностью воды . Работа основана на эффекте увлечения воды высокоскоростным воздушным потоком с последующим отделением уловленной пыли.

Этап 1. Подача запыленного воздуха

Под действием разрежения, создаваемого вентилятором, установленным после пылеуловителя (на нагнетании или всасывании), запыленный воздух поступает через входной патрубок в корпус аппарата . Входной патрубок расположен таким образом, чтобы обеспечить направление потока в зону контакта с водой.

Этап 2. Формирование уровня воды и щелевого канала

Нижняя секция пылеуловителя частично заполнена водой. В процессе работы под действием разрежения уровень воды в среднем отсеке корпуса опускается, а в боковых – поднимается . Между поверхностью воды и нижней кромкой верхней перегородки образуется щель определенного размера.

Этап 3. Прохождение воздуха через щель и захват воды

Запыленный воздух с большой скоростью (до 15–25 м/с) устремляется через щель между поверхностью воды и нижней кромкой перегородки . Высокая скорость потока вызывает интенсивный захват и увлечение воды воздухом. Воздушно-водяная смесь проходит в канал, образованный верхними и нижними перегородками.

Этап 4. Осаждение пыли и отделение воды

При движении смеси в канале происходит интенсивное смачивание частиц пыли водой . Частицы пыли под действием инерционных сил сталкиваются с каплями воды, укрупняются и осаждаются.

Далее поток встречает каплеотбойник, который отклоняет увлеченную воду с поглощенной пылью и направляет ее в боковые отсеки . Вода с уловленной пылью (пульпа) сливается в крайние отсеки и далее удаляется через систему шламоудаления.

Этап 5. Окончательная очистка и осушка воздуха

После отделения основной массы воды очищенный воздух проходит через каплеуловители, где происходит окончательное отделение мелких капель влаги . Осушенный воздух через выходной патрубок поступает в вентилятор и выбрасывается в атмосферу или направляется в систему рециркуляции (при соответствующем разрешении).

Этап 6. Удаление шлама

Уловленная пыль удаляется из пылеуловителя различными способами в зависимости от модификации :

ПВМ СА – шлам удаляется через задвижку, расположенную на дне пылеуловителя. Для повышения эффективности удаления может использоваться смывное устройство .
ПВМ Б – плавающая пыль сливается в боковые карманы.
ПВМ КБ / КМА – шлам удаляется с помощью скребкового конвейера, обеспечивающего непрерывное удаление осадка .

Этап 7. Контроль уровня воды

Пылеуловители оснащаются датчиками – реле уровня, которые контролируют уровень воды в аппарате . При понижении уровня воды ниже минимально допустимого датчики производят аварийную остановку вентиляторов, предотвращая выброс неочищенного воздуха и возможные аварийные ситуации.

Регулировка и настройка

Оптимальная работа пылеуловителя достигается двухуровневой настройкой :

Настройка взаимного перекрытия перегородок – путем перемещения нижней перегородки устанавливается оптимальное расстояние между нижней кромкой верхней перегородки и верхней кромкой нижней перегородки. Оптимальность оценивается по эффективности улавливания.
Установка уровня заливки воды – определяется высотой погружения кромок перегородок в воду. Оптимальный уровень обеспечивает стабильную эффективность очистки при колебаниях параметров воздуха (температуры, влажности, запыленности) в пределах примерно 15%.

Возможность рециркуляции воздуха

Допускается рециркуляция очищенного в пылеуловителе ПВМ воздуха, который удаляется системами местных отсосов взрывоопасной пыли животного или растительного происхождения, размещенных в помещениях с производствами категорий В и Д .

Ограничения: Рециркуляция не допускается в помещениях, где в воздух выделяются вредные вещества 1–3 класса опасности по ГОСТ 12.1.005–88, патогенные микроорганизмы или вещества с резким неприятным запахом .

Ключевые особенности работы пылеуловителей ПВМ

Особенность	Преимущество
Пожаровзрывобезопасность	Специальная конструкция предотвращает распространение пламени, что позволяет использовать аппарат для взрывоопасных видов пыли
Универсальность применения	Эффективная очистка от различных видов пыли: волокнистой, полимерной, абразивной, угольной, известняковой и др.
Различные модификации	Выбор способа удаления шлама в зависимости от характеристик пыли (тонущей, плавающей, с высокой концентрацией)
Низкое гидравлическое сопротивление	100–600 Па – минимальные затраты энергии на транспортировку воздуха
Высокая эффективность	95–99% для большинства видов пыли; до 99,9% для модификаций ПВМ(ЗИК)
Автоматический контроль уровня	Датчики уровня предотвращают работу при недостаточном заполнении водой
Возможность рециркуляции	Экономия тепловой энергии за счет возврата очищенного воздуха в помещение (при соблюдении требований безопасности)
Простота обслуживания	Доступ к внутренним узлам через смотровые люки, надежная система шламоудаления

Основные области применения

Отрасль / Производство	Применение
Деревообработка	Улавливание древесной пыли, опилок, волокнистых отходов
Текстильная промышленность	Очистка от хлопковой, шерстяной, синтетической пыли, использование в системах рециркуляции и увлажнения воздуха
Пищевая промышленность	Улавливание мучной, сахарной, крахмальной пыли, пыли растительного и животного происхождения
Металлообработка	Очистка от абразивной, металлической пыли
Химическая промышленность	Улавливание полимерной пыли, взрывоопасных и пожароопасных видов пыли (в соответствующем исполнении)
Производство строительных материалов	Очистка от цементной, гипсовой, известняковой пыли
Литейное производство	Очистка воздуха от формовочной пыли, выбивных решеток, землеприготовительного оборудования
Горнорудная промышленность	Улавливание угольной пыли, рудной пыли, известняка

Инерционные вентиляционные пылеуловители ПВМ производства «РОТОР СЕРВИС» – надежное и экономичное решение для мокрой очистки промышленных выбросов от широкого спектра пылей, включая взрывоопасные и волокнистые материалы. Пожаровзрывобезопасная конструкция, высокая эффективность до 99% и возможность рециркуляции очищенного воздуха делают их оптимальным выбором для предприятий различных отраслей промышленности. Обращайтесь для подбора оптимальной конфигурации под ваши задачи.

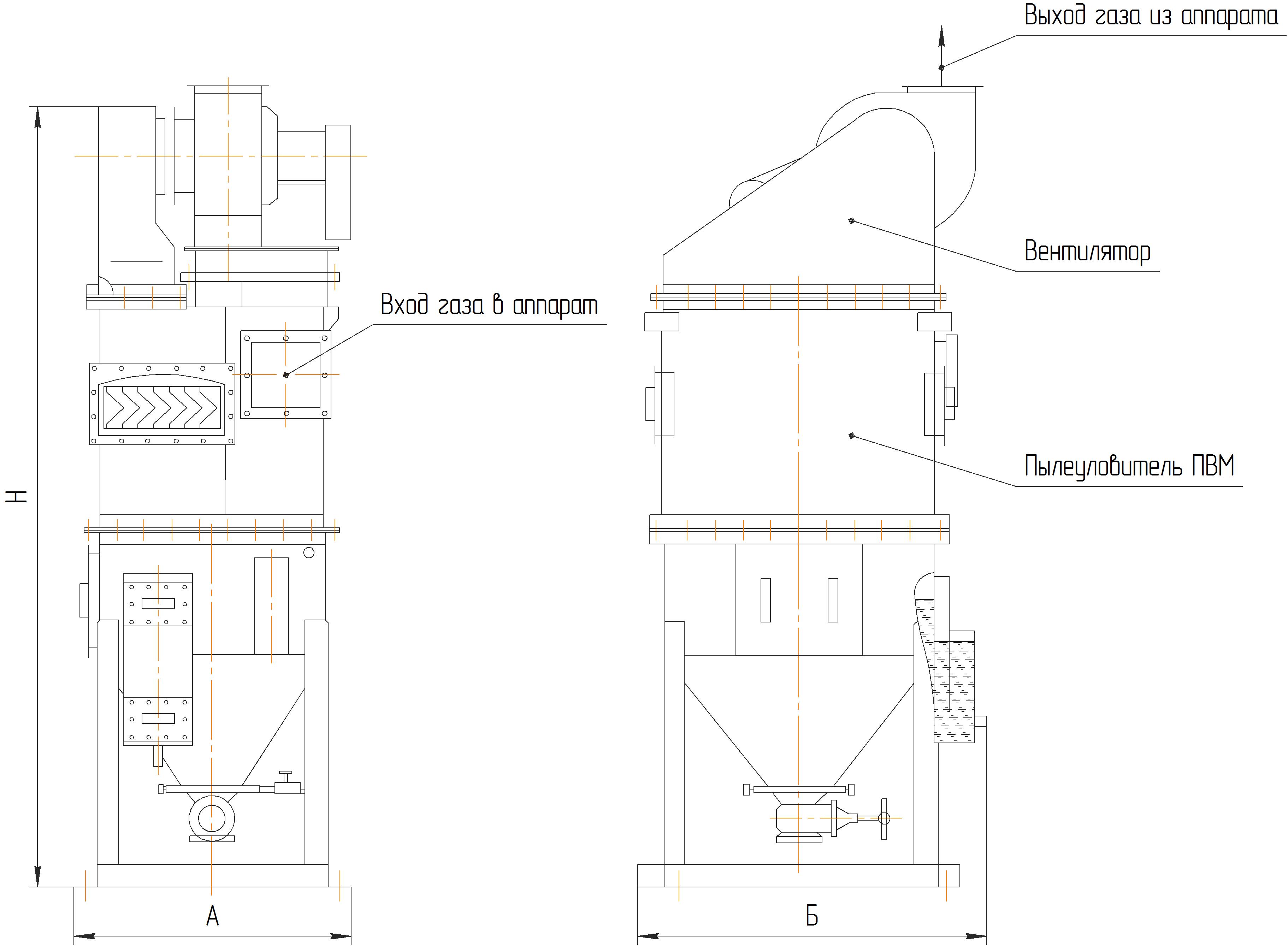

Принципиальная схема и габаритные размеры установки

Габариты	ПВМ3СА	ПВМ5СА	ПВМ10СА	ПВМ20СА	ПВМ40СА
Б	1315	1590	2390	2360	4385
А	1130	1365	1509	2285	2309
H	3178	3569	4137	4566	5005

Назначение и область применения

Пылеуловители ПВМ предназначены для очистки воздуха в системах промышленной вентиляции и аспирации от различных видов пыли :

Взрывоопасная и пожароопасная пыль
Волокнистая пыль (текстильная, хлопковая)
Полимерная пыль
Пыль растительного и животного происхождения
Абразивная, угольная, известняковая пыль
Цинковая и алюминиевая пыль (специальные модификации)

Важное ограничение: Пылеуловители ПВМ не рекомендуется применять в случаях, когда улавливаемая пыль способна цементироваться или кристаллизоваться в воде, образуя прочные отложения .

При начальной концентрации пыли более 10 г/м³ рекомендуется использовать ПВМ в качестве второй ступени очистки, предварительно очищая воздух в простейших сухих пылеуловителях (циклонах) для уменьшения расхода воды и количества образующегося шлама .

Модификации пылеуловителей ПВМ

Обозначение	Особенности конструкции	Применение
ПВМ СА	Укомплектованы устройством для слива шлама через задвижку	Стандартное исполнение для большинства видов пыли
ПВМ Б	Укомплектованы боковыми карманами для слива шлама	Для улавливания плавающей пыли
ПВМ КБ	Укомплектованы скребковым механизмом (конвейером) для удаления шлама	Для интенсивного шламообразования
ПВМ КМА	Укомплектованы скребковым механизмом, специальное исполнение	Для улавливания цинковой и алюминиевой пыли

Технические характеристики пылеуловителей ПВМ

Параметр	Значение / Описание
Производительность по воздуху	от 3 000 до 40 000 м³/час (в зависимости от типоразмера)
Эффективность очистки	95–99% (в зависимости от дисперсности пыли)
Для модификаций ПВМ(ЗИК)	99,7–99,9%
Гидравлическое сопротивление	100–600 Па (в зависимости от типоразмера и модификации)
Расход воды	от 0,013 л/м³ (для ПВМ-ЗИК) до 0,2–0,6 л/м³ (для стандартных моделей)
Температура очищаемых газов	не выше +80°C (стандартное исполнение)
Конструкционные материалы	Углеродистая сталь (стандарт); нержавеющие стали AISI 304, 316L, 321 для агрессивных сред (толщина металла 2–8 мм)
Размещение	Внутрицеховое или уличное (с учетом защиты от замерзания)

Технические характеристики по типоразмерам (серия ПВМ СА)

Модель	Производительность, м³/ч	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
ПВМ-3СА	3 000	1315	1145	3185	610
ПВМ-5СА	5 000	1590	1370	3575	670–900
ПВМ-10СА	10 000	2390	1514	4140	1750
ПВМ-20СА	20 000	2360	2290	4575	2400
ПВМ-40СА	40 000	4385	2314	5010	4720

Технические характеристики пылеуловителей ПВМ(ЗИК)

Модель	Производительность, м³/ч	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	Сопротивление, Па
ПВМ(ЗИК)-20	20 000	1600	2300	3630	1015	600
ПВМ(ЗИК)-30	30 000	1800	2500	3960	1255	600
ПВМ(ЗИК)-40	40 000	2200	2500	3960	1410	600

Принципиальная схема пылеуловителя ПВМ

Основные элементы конструкции :

Корпус – металлическая конструкция, состоящая из нижней, средней и верхней секций
Входной патрубок – для подачи запыленного воздуха
Выходной патрубок – для отвода очищенного воздуха (подключение к вентилятору)
Перегородки (верхние и нижние) – формируют канал для прохода воздуха и создают зону контакта с водой
Каплеотбойники – для отделения увлеченной водой пыли
Каплеуловители – для окончательной осушки очищенного воздуха
Водяная ванна – нижняя секция, частично заполненная водой
Устройства удаления шлама – задвижка, боковые карманы или скребковый конвейер (в зависимости от модификации)
Датчики уровня – реле уровня для контроля воды и аварийной остановки вентилятора при падении уровня ниже минимального
